产品概述

ABB REF601 CE446BB1NH是ABB Relion®605系列数字式馈线保护测控继电器，作为紧凑型间隔层保护设备，应用于公用变电站以及工业配电系统的中压进出线回路。

该装置单台设备集成保护、电气测量、断路器控制、设备监视多项核心功能，为架空线路、电缆馈线、配电变压器提供完整保护方案。CE446BB1NH为该装置的订货配置编码，定义开关量输入输出、供电、通讯等硬件规格，适配标准中压开关柜工况。

支持预配置功能方案，缩短现场调试投运周期；自带本地HMI人机面板，搭配RS485串行通讯接口，支持就地操作以及远程后台集成，广泛用于新建开关柜项目以及电力系统改造升级场景。

核心特性

• 馈线全套保护功能：三段过流保护、两段接地故障保护，满足中压馈线保护需求
• 变压器励磁涌流抑制功能，避免变压器上电过程中发生误跳闸
• 内置测量功能，持续采集相电流、接地电流，实现电力运行状态监视
• 具备断路器控制能力，支持面板本地操作，也可经由通讯实现远方分合闸控制
• 事件记录存储器，最多存储100条带1ms时标事件，断电数据不丢失，方便故障回溯分析
• 支持Modbus RTU、IEC‑60870‑5‑103通讯协议，可接入SCADA监控后台系统
• 紧凑型面板安装结构，压入式安装，适配空间受限的小型中压开关柜柜体
• 符合IEC、ANSI国际标准，可适配大电流接地、电阻接地、不接地多种电网工况

技术参数

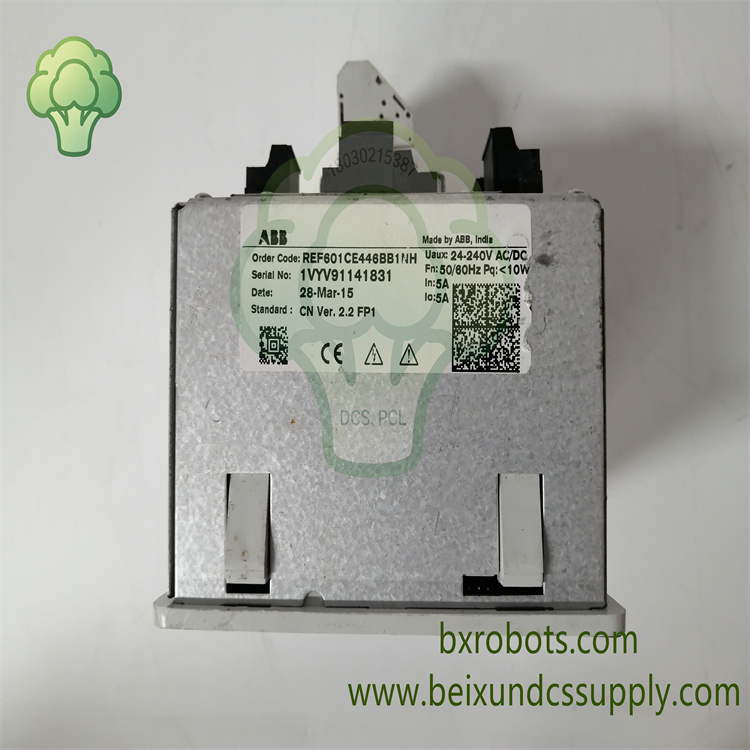

• 型号：REF601，订货代码：CE446BB1NH
• 品牌：ABB
• 产品系列：Relion®605系列
• 产品类型：数字式馈线保护测控继电器
• 额定频率：50/60Hz
• 辅助电源：24‑240V AC/DC

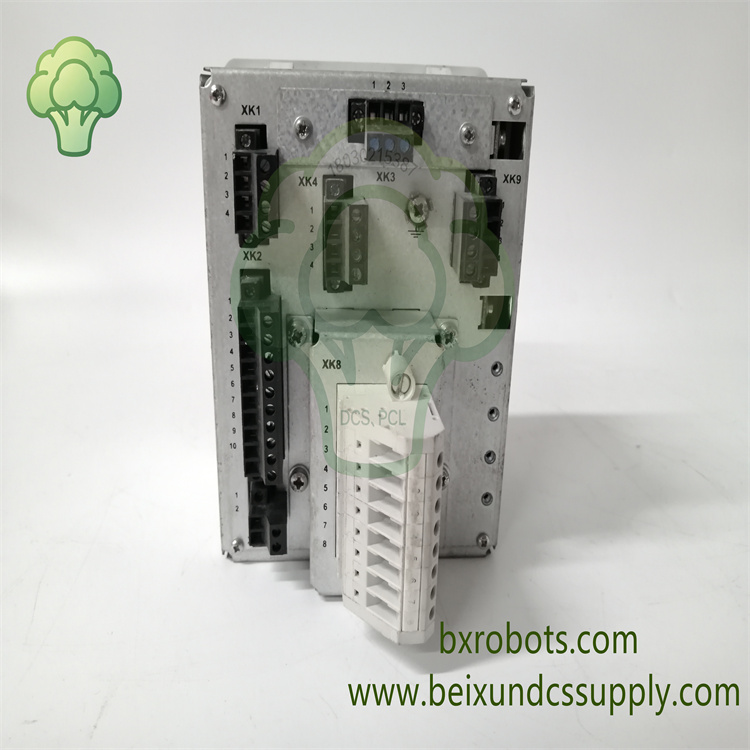

• 开关量输入：4路
• 开关量输出：6路
• 通讯接口：RS485，Modbus RTU / IEC‑103
• 安装方式：开关柜面板压入式安装
• 工作温度：‑20℃ ~ +60℃
• 湿度：5%‑95%RH，无凝露
• 防护等级：前面板IP40，后端端子IP20

应用领域

ABB REF601 CE446BB1NH保护装置大量应用于公用配电变电站、工厂中压配电室、工业厂区开关站。为电缆馈线、架空线路、配电变压器提供主保护，完成二次配电自动化系统的测量、间隔控制与故障记录任务。
