产品概述

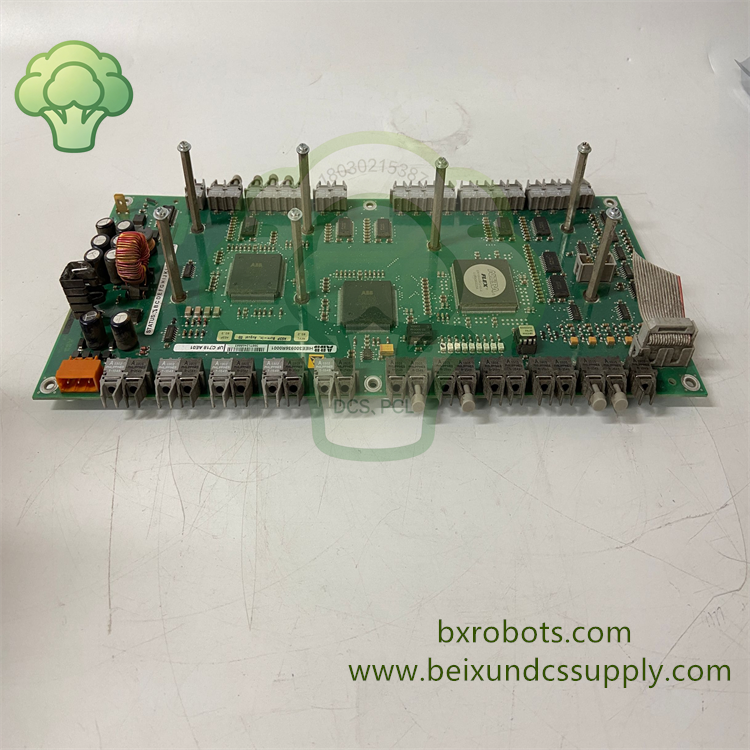

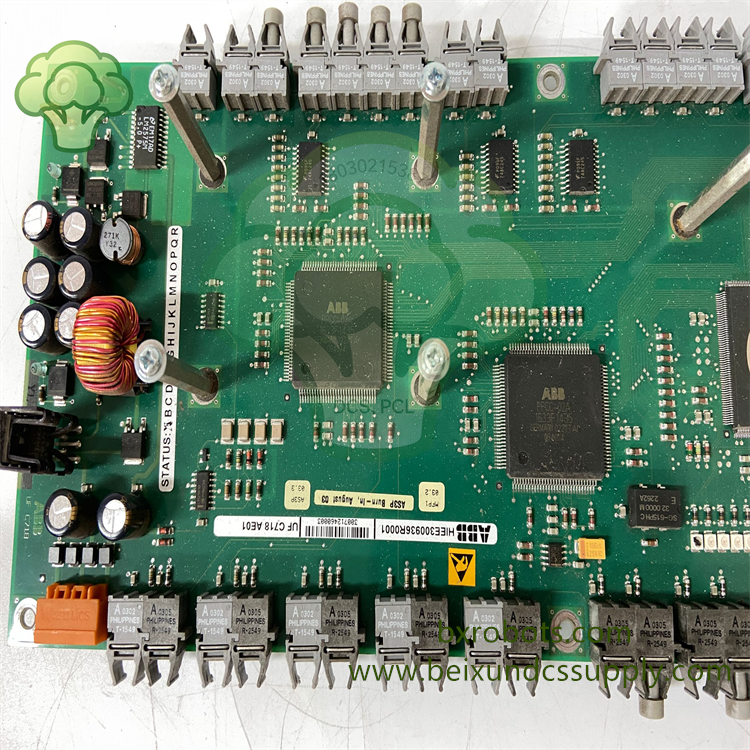

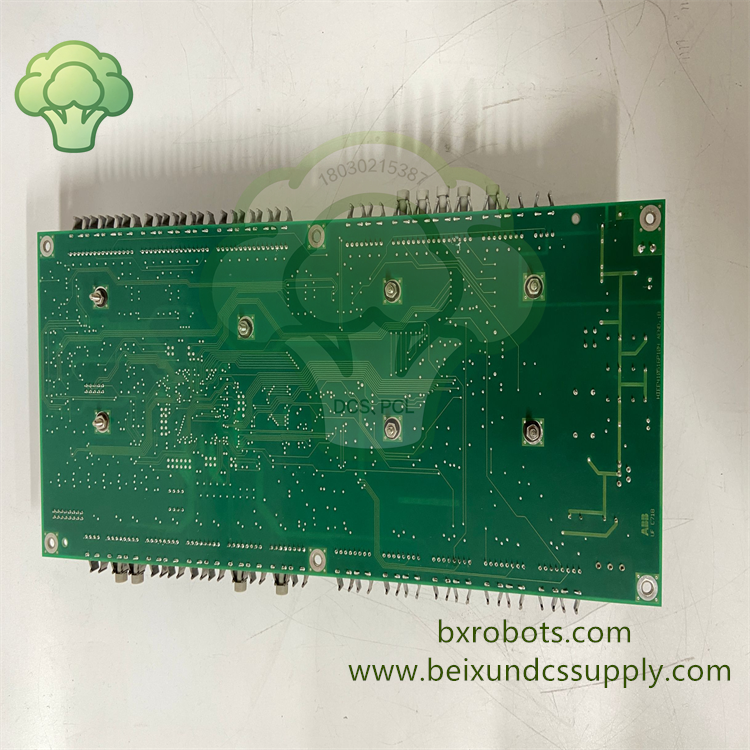

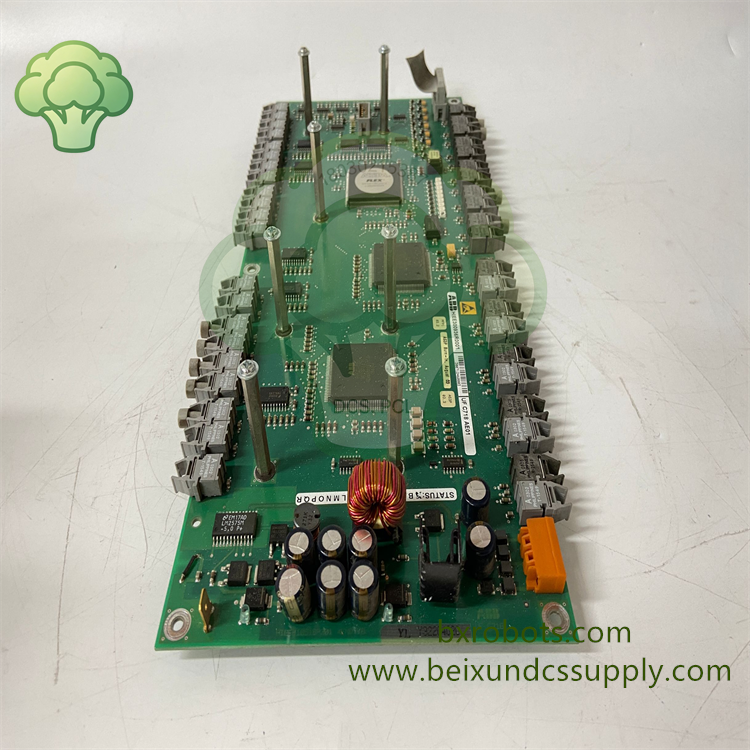

ABB UFC718AE01，订货号HIEE300936R0001，是适配ABB AC800PEC电力电子控制器与UNITROL 6000发电机励磁系统的高可靠性主电路接口板。板卡作为低压控制逻辑与大功率主回路功率半导体单元之间的信号网关，完成功率变换回路的信号调理、门极驱动信号分配以及反馈信号实时采集工作。多路光纤通讯接口传输高速控制信号，有效隔离功率单元侧带来的干扰。采用标准Eurocard欧卡机架插卡规格，适配机柜专用插槽，板载LED指示灯反馈运行及故障报警状态。可与UBC717BE101等控制板协同搭建完整电力电子控制硬件架构，为电厂发电机励磁、中压变频传动、冶金传动现场提供稳定信号互连能力，是老旧ABB电力电子自动化平台关键接口板备件。

核心特性

• 专用主电路接口板，完美适配ABB AC800PEC、UNITROL6000励磁控制系统
• 实现功率半导体器件信号调理、门极驱动信号分配、功率单元反馈监测功能
• 多组光纤通讯接口，电气隔离性能优异，抑制功率机柜高频电磁干扰
• 板载信号处理电路完成高速信号转换，保障功率器件微秒级开关时序精度
• 完备硬件自诊断，识别信号异常、通讯故障、内部电路故障并输出报警状态
• 板载LED指示灯组直观展示上电、运行、通讯、故障报警信息，方便现场快速巡检
• 标准Eurocard机架插槽安装，与原机架机械尺寸一致，现场替换维护便捷
• 工业级多层PCB电路板，焊点加固工艺，适应宽温、高电磁噪声机柜工况

技术参数

• 型号：UFC718AE01
• 订货号：HIEE300936R0001
• 品牌：ABB
• 产品类型：主电路接口板
• 适用系统：AC800PEC、UNITROL 6000励磁系统
• 通讯接口：多通道光纤接口
• 安装方式：标准Eurocard机架插槽插装
• 供电：24VDC控制电源
• 工作温度：‑10℃ ~ +55℃
• 湿度：5%‑90%RH，无凝露
• 防护等级：IP20（机柜内部使用）

应用领域

ABB UFC718AE01 HIEE300936R0001主电路接口板广泛应用于电厂发电机励磁系统、中压变频传动、冶金轧机传动行业。承担控制逻辑与功率半导体单元之间信号网关任务，保障ABB电力电子变换控制回路可靠运行。
