产品概述

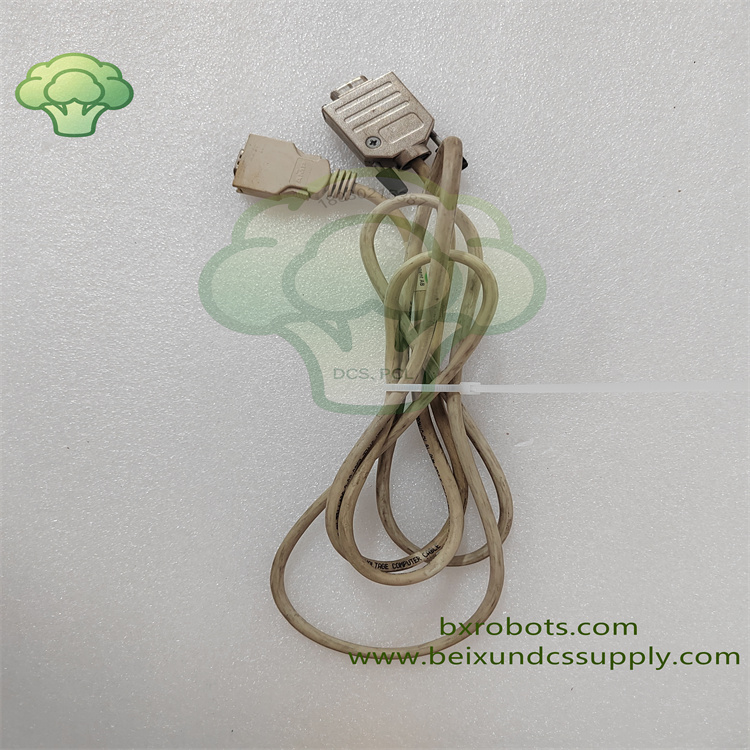

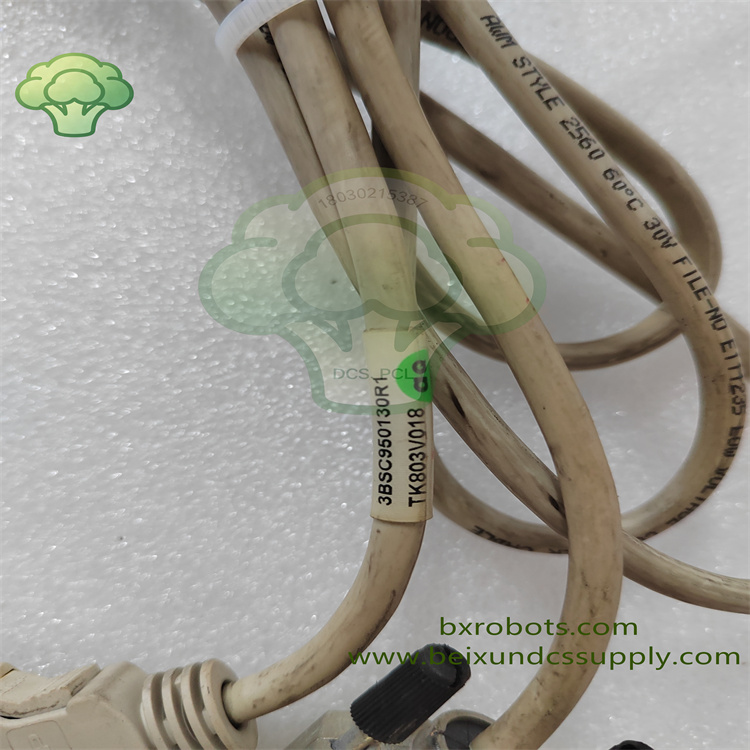

ABB TK803V018，部件号3BSC950130R1，是专用于ABB Advant OCS开放控制系统的原厂预制线缆组件。线缆两端预压接成型连接器，用于建立Advant控制器单元与配套外设硬件之间的信号物理链路。线缆布置于DCS控制柜内部，可靠传输控制与数据信号，规避现场手工接线失误，缩短流程工业自动化项目的系统调试周期。

核心特性

• 原厂预制成品线缆，一端为14针HD Conplug接头，另一端为9针D‑Sub母头，线缆总长1.9米，开箱即可使用
• 专为ABB Advant OCS平台设计，与对应控制器、接口模块实现机械与电气完全匹配
• 屏蔽线缆结构，抑制机柜内部电磁干扰，在工业噪声环境下保障信号传输稳定性
• 成品免手工压接焊接，机柜集成作业时减少人为接线故障，提升现场施工效率
• 适配紧凑弯曲半径，适合机柜密集布线工况，可在电力、石化控制柜内长期运行
• 遵循ABB原厂规格，作为Advant OCS系统维护、改造项目的标准互联备件使用

技术参数

• 型号：TK803V018
• 部件号：3BSC950130R1
• 品牌：ABB
• 产品类型：预制线缆组件 / 系统互联电缆
• 适配系统：ABB Advant OCS开放控制系统
• 接头A：HD Conplug 14针
• 接头B：D‑Sub 9针母头
• 线缆长度：1.9米
• 净重：0.155 kg
• 线缆类型：屏蔽工业信号电缆
• 安装方式：DCS控制柜内部布线
• 主要功能：实现Advant OCS控制器与配套外设之间信号互联

应用领域

ABB TK803V018 3BSC950130R1线缆组件广泛用于石化工厂、电厂DCS控制柜以及其他基于Advant OCS的流程自动化现场，为系统集成、备件更换、设备改造项目提供标准化预制布线方案。
