产品概述

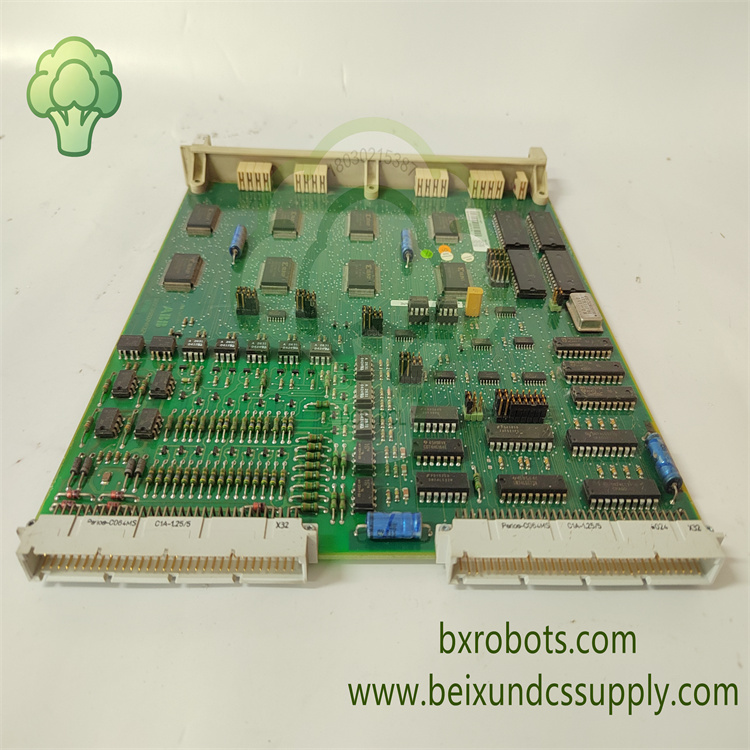

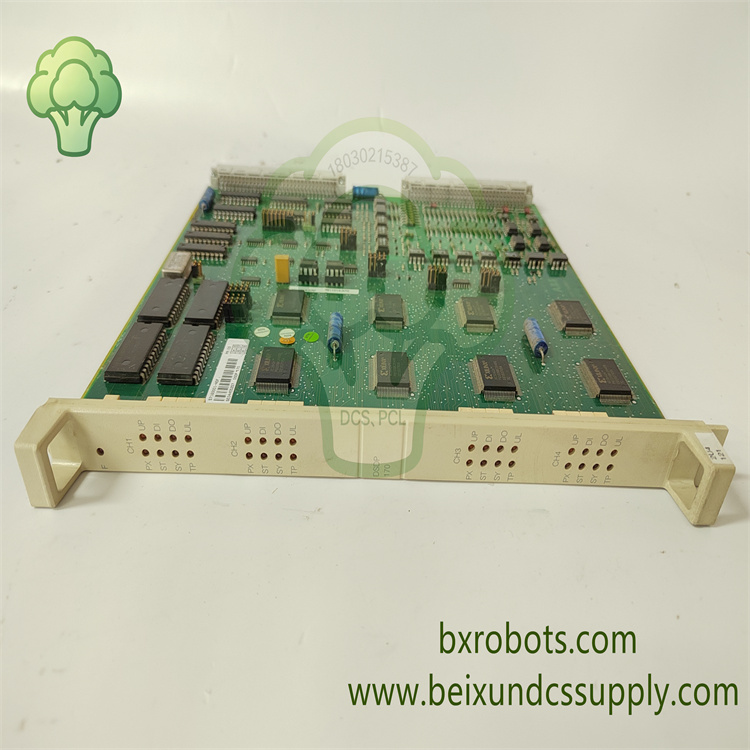

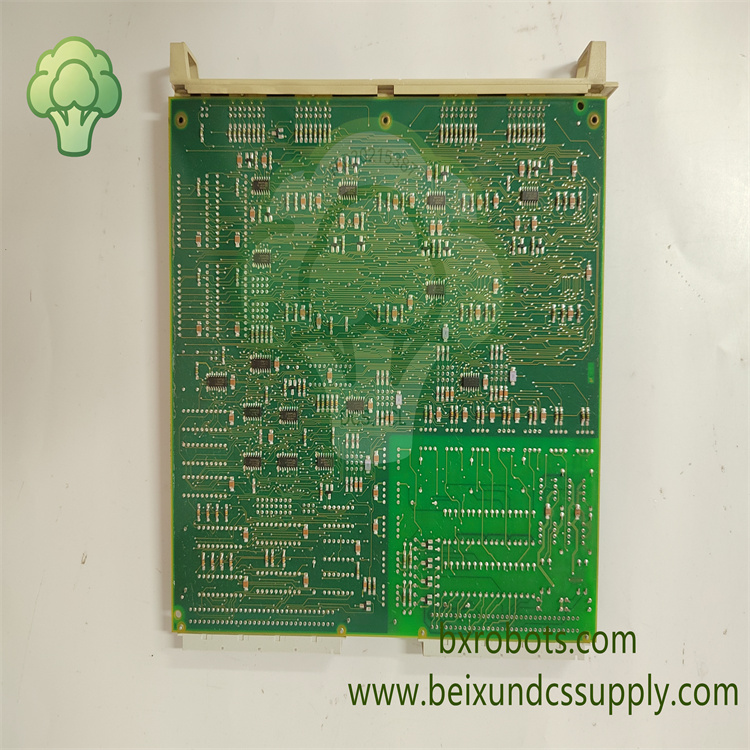

ABB DSDP170，物料编码57160001‑ADF，属于ABB Advant Controller DCS控制系统脉冲计数模块。该机架式I/O板接收流量变送器、涡轮流量计以及转速传感器输出脉冲信号，完成高频脉冲采集、计数与频率运算，并将测量结果通过S‑bus背板总线上传至主控制器，实现工艺设备流量累积与转速实时监测，是石化、电厂自动化控制柜内重要脉冲信号处理硬件。

核心特性

• 支持多路脉冲信号输入，适配脉冲式流量计、转速测量传感器接入工况。
• 计数参数与滤波配置可软件设置，抑制现场信号干扰，保障工业现场计数精度。
• 具备脉冲累积、频率测量功能，满足流量累计以及旋转设备转速监测工艺需求。
• 内置硬件自诊断，持续监测信号状态以及模块内部运行工况。
• 面板LED状态指示灯，运维人员直观查看通道工况，快速定位异常故障点。
• 标准Eurocard机架插卡结构，适配Advant Controller机架与S‑bus背板，安装更换便捷。
• 需搭配配套端子单元使用，隔离现场脉冲信号与板卡内部电路，提升系统运行稳定性。
• 工业级电路设计，EMC电磁兼容性能良好，可在流程工业复杂柜体环境中长期连续运行。

技术参数

• 型号：DSDP170，57160001‑ADF
• 品牌：ABB
• 产品类型：脉冲计数模块
• 适配系统：ABB Advant Controller DCS
• 输入信号：流量计、转速传感器脉冲信号
• 总线接口：S‑bus系统背板总线
• 状态指示：面板LED指示灯
• 安装方式：标准Eurocard机架插卡式
• 工作温度：‑20℃ ~ +60℃
• 防护等级：IP20
• 净重：约0.40kg

应用领域

广泛应用于石化工厂、电厂及通用流程工业自动化控制柜场景，用于ABB分布式控制系统下流量计、转速传感器脉冲信号采集与计数处理工作。
