产品概述

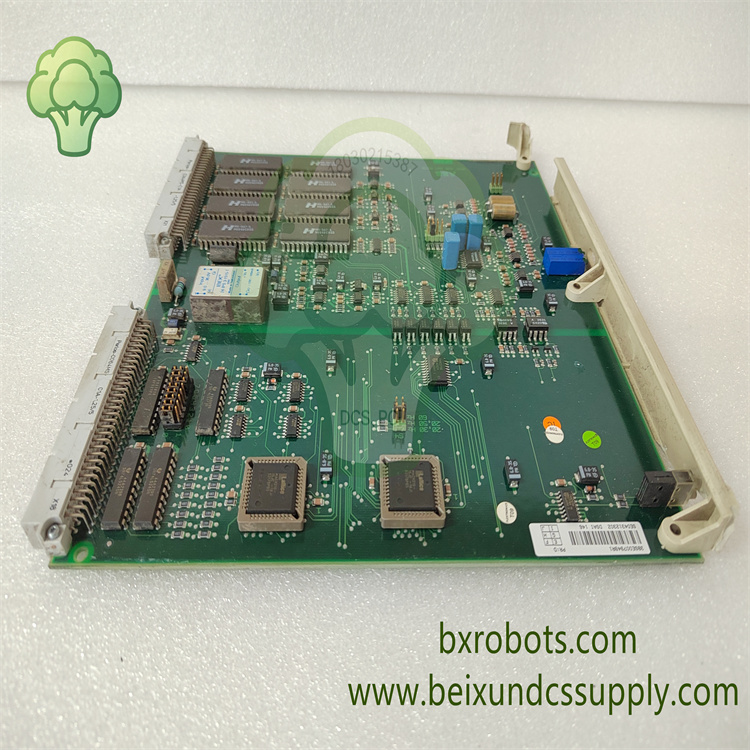

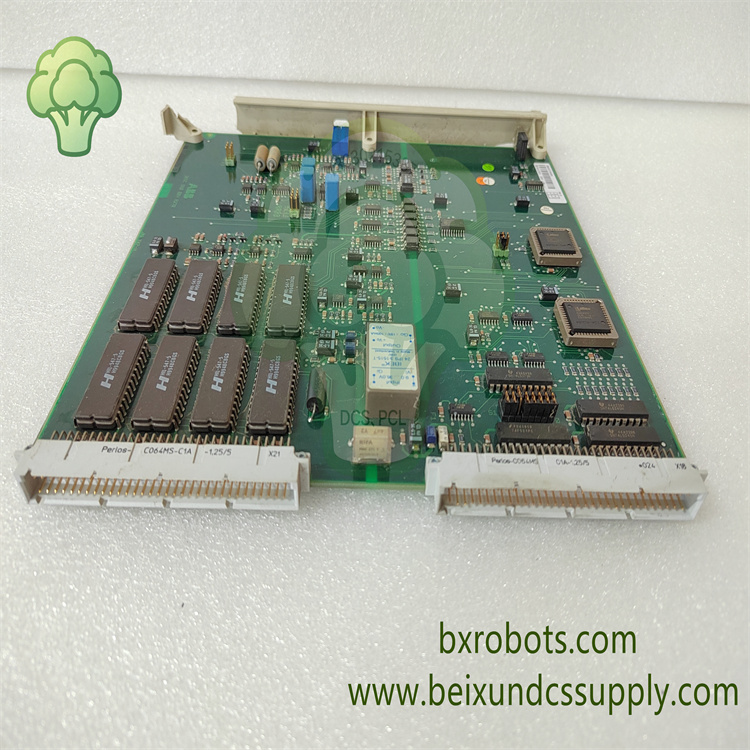

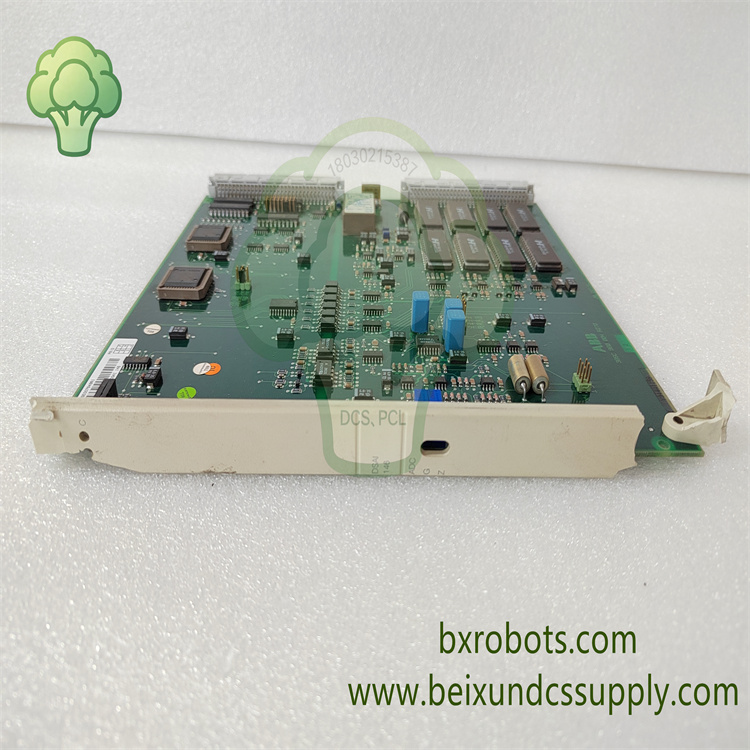

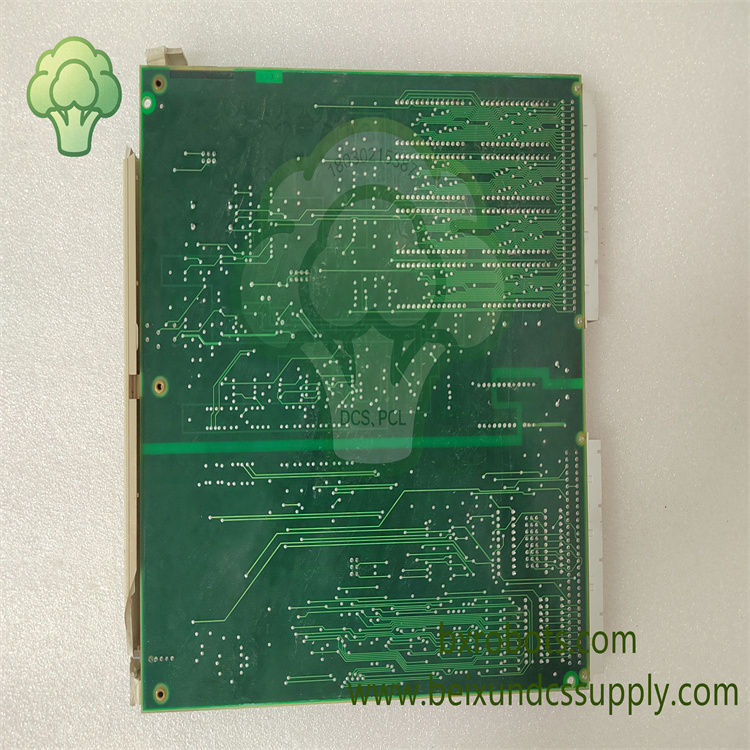

ABB DSDI146，物料编码3BSE007949R1，属于ABB Advant Controller DCS系列16通道电气隔离数字量输入模块。该机架式I/O单元接收现场开关、联锁触点、接近装置送来的开关状态信号，完成信号调理与状态采集，通过内部S‑bus背板总线将数字状态数据上传至主控制器，为联锁逻辑与顺序控制提供可靠现场状态采集，是流程工业控制柜内关键开关量采集硬件。

核心特性

• 16路独立数字输入通道，分组电气隔离，有效抑制现场布线带来的地环路干扰问题。
• 支持标准24VDC开关量信号输入，适配绝大多数现场开关、继电器触点、传感器状态输出设备。
• 每通道对应面板LED指示灯，直观反馈现场信号状态，方便巡检人员查看工况。
• 内置硬件自诊断功能，持续监测模块运行状态以及背板总线通讯工况。
• 标准Eurocard插卡结构，适配Advant Controller机架与S‑bus背板，安装更换操作简便。
• 需搭配配套端子连接单元使用，将现场强电信号与板卡内部电路隔离，提升系统安全性。
• 优化EMC电磁兼容性能，耐受石化、电厂控制柜内部浪涌与噪声干扰环境。
• 机架插卡式外形，满足流程自动化现场长期连续稳定运行要求。

技术参数

• 型号：DSDI146，3BSE007949R1
• 品牌：ABB
• 产品类型：16通道电气隔离数字量输入模块
• 适配系统：ABB Advant Controller DCS
• 通道数量：16路数字输入通道，分组隔离
• 额定输入：24VDC开关量信号
• 总线接口：S‑bus系统背板总线
• 状态指示：每通道独立LED指示灯
• 安装方式：标准Eurocard机架插卡式
• 工作温度：‑20℃ ~ +60℃
• 防护等级：IP20
• 净重：约0.42kg

应用领域

广泛应用于石化工厂、电厂及通用流程工业自动化控制柜场景，用于ABB分布式控制系统下现场联锁、开关、辅机设备的开关量状态信号采集工作。
