产品概述

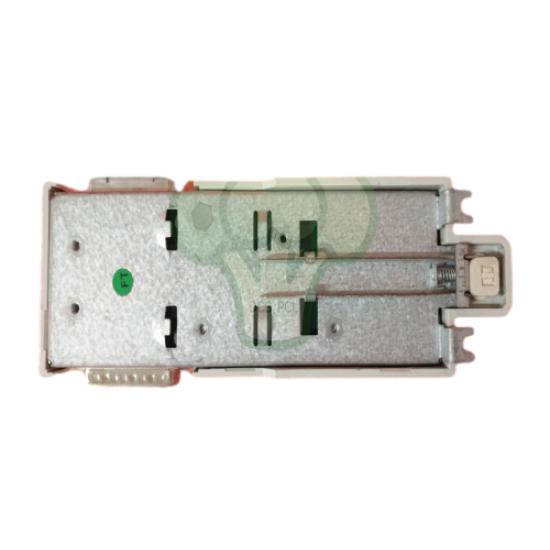

ABB TP854，物料编码3BSE025349R1，是ABB AC800M、800xA集散控制系统中专为CI854、CI854A、CI854B PROFIBUS‑DP‑V1通讯模块设计的DIN导轨安装底座。该底座为上层通讯模块提供外部PROFIBUS‑DP物理接口以及内部CEX‑bus信号通路，搭建控制器与PROFIBUS‑DP现场设备之间稳定的数据链路，是DCS控制柜内不可或缺的机械安装与信号连接硬件。

核心特性

• 适配CI854、CI854A、CI854B PROFIBUS‑DP‑V1通讯模块，带机械编码锁，防止错插模块。
• 配备双路DB9母口PROFIBUS‑DP接口，支持PROFIBUS总线线路冗余，提升通讯可靠性。
• 标准DIN导轨卡扣式安装，可直接装配于控制柜导轨，装配简单。
• 实现CEX‑bus背板信号传输，为插接的CI系列通讯模块提供供电与数据交互通道。
• 工业级壳体结构，耐受控制柜内部振动以及复杂电磁干扰环境。
• 上层通讯模块支持热插拔，维护时无需拆卸底座，减少设备检修工作量。
• 紧凑外形尺寸，适合柜内多模块密集排布，节省柜体安装空间。
• 宽温工作能力，满足流程工业现场长期连续运行工况要求。

技术参数

• 型号：TP854，3BSE025349R1
• 品牌：ABB
• 产品类型：通讯模块底座
• 适配模块：CI854、CI854A、CI854B（PROFIBUS‑DP‑V1）
• 外部接口：双DB9母座 PROFIBUS‑DP端口
• 内部总线：CEX‑bus
• 安装形式：标准DIN导轨安装
• 供电方式：由CEX‑bus总线供电
• 工作温度：‑20℃ ~ +70℃
• 防护等级：IP20
• 净重：约0.234kg

应用领域

广泛应用于石化工厂、电厂以及流程工业自动化控制柜场景，用于ABB AC800M、800xA系统PROFIBUS‑DP通讯接口模块的物理安装与信号路由工作。
