产品概述

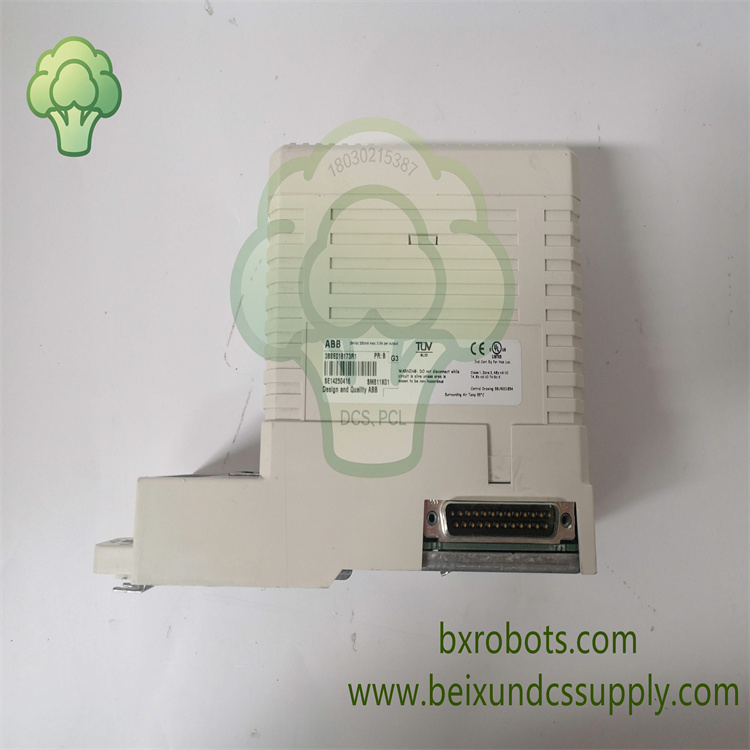

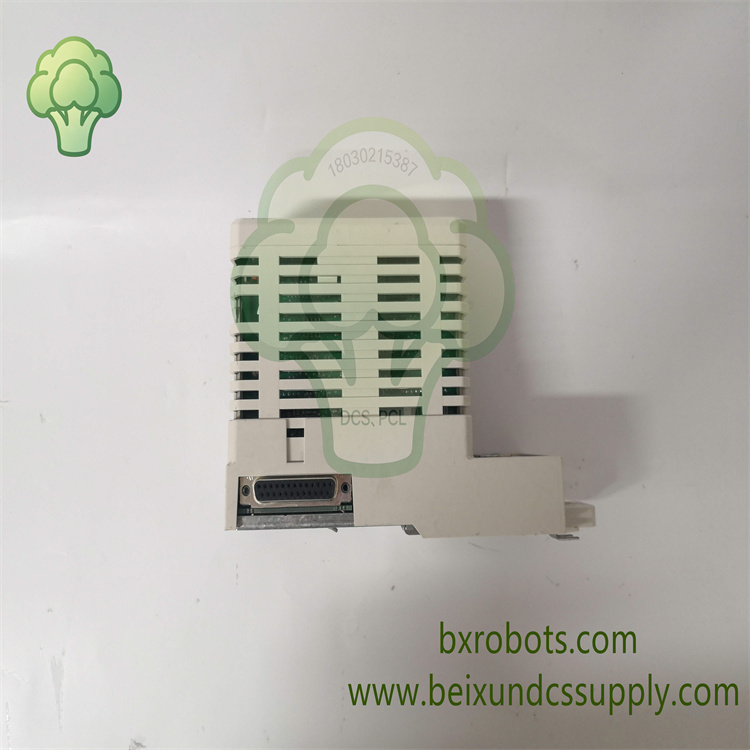

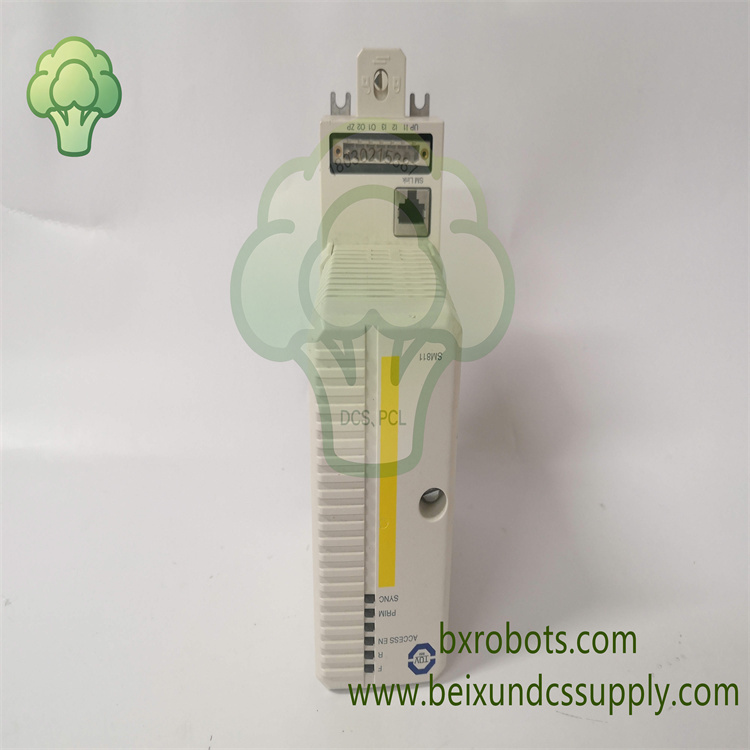

ABB SM811K01，物料编码32SE018173R1，是ABB AC800M高完整性平台经过SIL3认证的安全CPU模块。该模块与PM865主控制器协同工作，构建1oo2D多样性安全架构，承担安全逻辑运算、系统状态监视以及故障诊断，为关键工艺安全回路提供保护，服务于石化、电力等高风险工业现场，是800xA控制柜内核心安全处理硬件。

核心特性

• 具备SIL3安全完整性等级认证，与PM865配合搭建1oo2D多样性安全控制架构。
• 配置专用同步链路接口，支持冗余模块之间同步，保障运行状态下无扰切换。
• 自带安全型数字输入输出通道，可完成本地安全信号联锁处理。
• 内置完善硬件自诊断，持续监测内部电源、处理器、通讯等工作状态。
• 支持不停机热插拔，模块维护时可减少设备停机时间。
• 搭载96MHz处理器、32MB内存，满足复杂安全应用逻辑实时运算需求。
• 配套TP868底座与TK852同步电缆，整套组件可直接装配于控制器机架。
• 工业级硬件设计，适配流程工业控制柜宽温以及复杂电磁干扰环境。

技术参数

• 型号：SM811K01，32SE018173R1
• 品牌：ABB
• 产品类型：SIL3安全CPU模块
• 适配系统：AC800M High Integrity、800xA
• 处理器：96MHz MPC862P
• 内存：32MB RAM
• 安全等级：SIL3认证
• 供电：24VDC
• 安装形式：机架安装，搭配TP868底座
• 工作温度：+5℃ ~ +55℃
• 防护等级：IP20
• 净重：约0.7kg

应用领域

广泛应用于石化工厂、电厂等安全关键流程工业自动化控制柜场景，用于ABB AC800M高完整性安全控制系统的安全逻辑运算与设备状态监视工作。
