产品概述

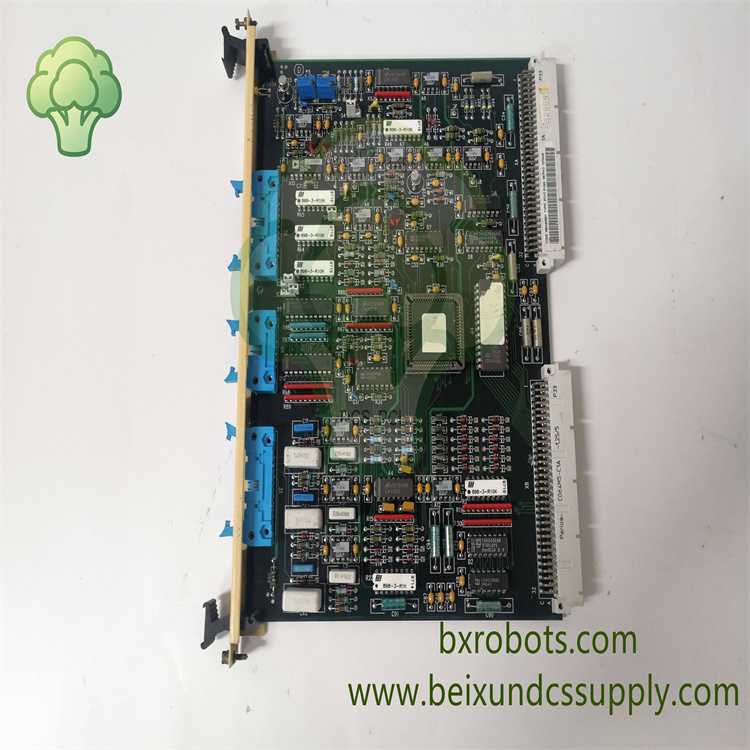

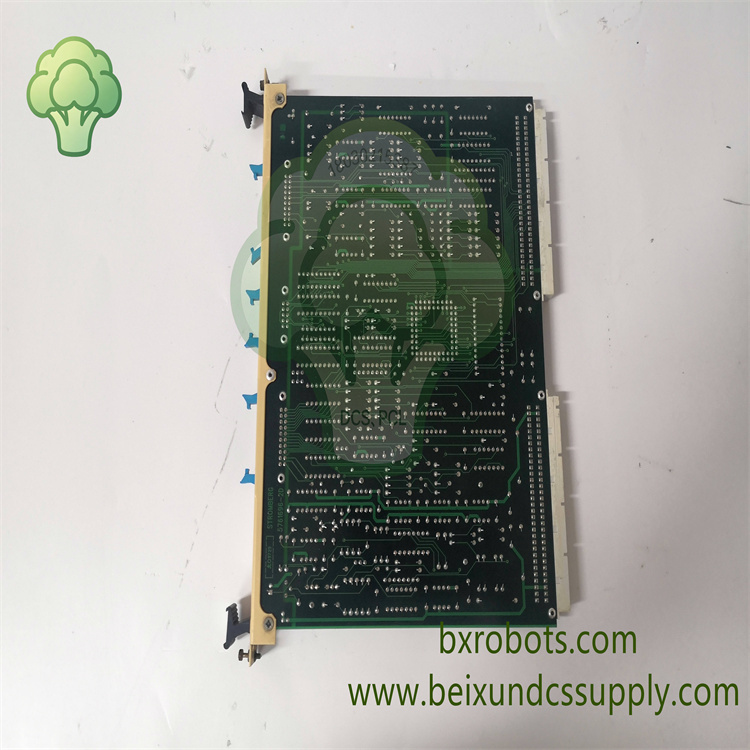

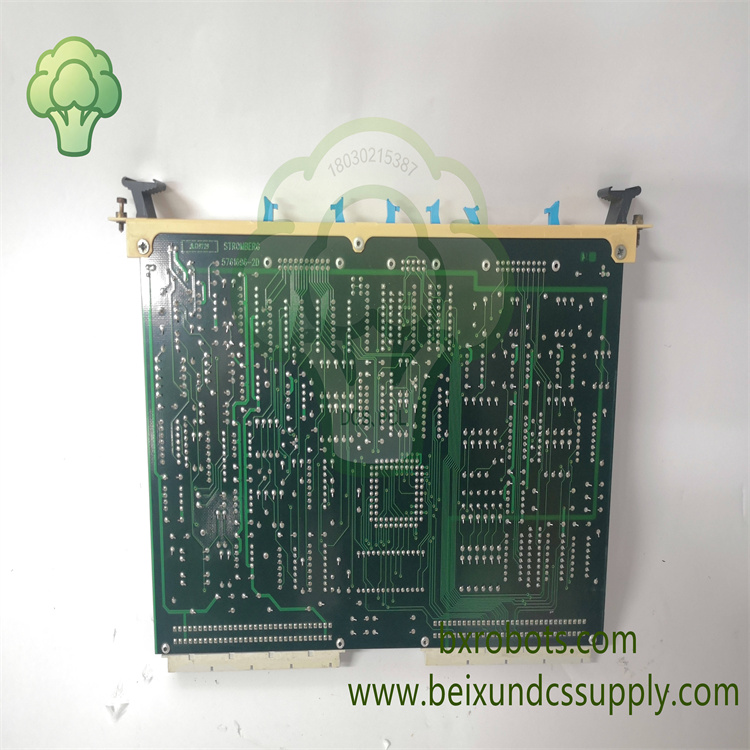

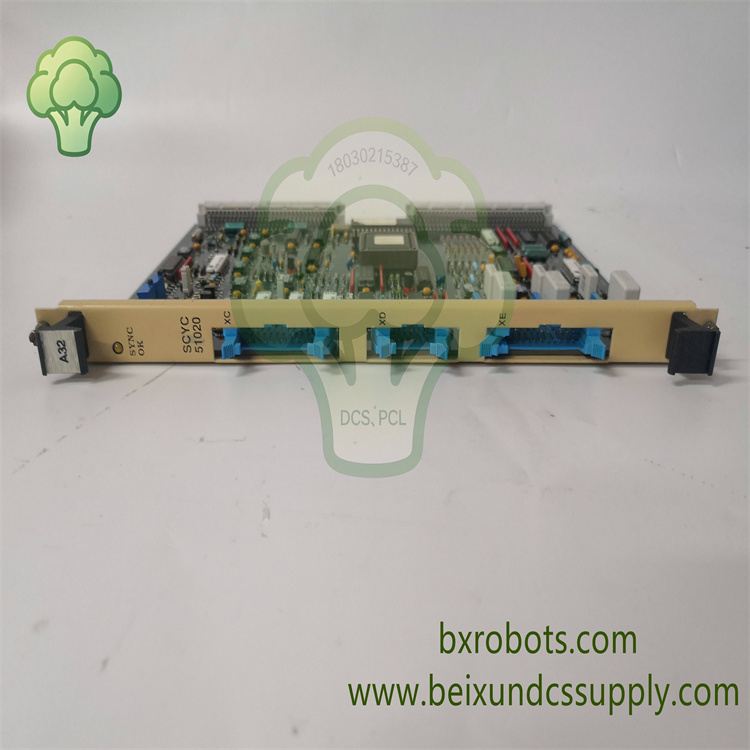

ABB SCYC51020，物料编码58052582H，是发电机励磁控制系统高性能机架式同步脉冲控制板卡。该插卡板装配于系统机架内部，接收电网电压同步采样信号以及励磁主控制器下发的控制指令，完成锁相同步运算，输出经过功率放大的触发脉冲，驱动晶闸管整流功率单元，保障发电机组变负载工况下励磁调节稳定，是电厂发电机励磁控制柜核心脉冲输出硬件。

核心特性

• 实现50Hz/60Hz电网电压高精度锁相同步，保障多路触发脉冲相位一致性。
• 输出放大型触发脉冲给到晶闸管整流桥，适配发电机各类运行工况下励磁调节。
• 依托内部背板总线与主控制器交互控制数据，实现励磁调节指令高速传输。
• 内置完善硬件自诊断，识别脉冲丢失、同步偏差以及板卡内部工作异常。
• 多路LED状态指示灯，方便技术人员查看运行状态，快速定位脉冲类故障。
• 标准机架插卡机械结构，适配系统插槽，设备维护拆装更换便捷。
• PCB布线优化，降低同步采样回路与脉冲输出回路之间的信号串扰。
• 工业级元器件选型，适应电厂励磁柜体严苛电磁环境，支持长期连续运行。

技术参数

• 型号：SCYC51020，58052582H
• 品牌：ABB
• 产品类型：励磁同步脉冲控制板卡
• 核心功能：电网同步锁相、晶闸管触发脉冲生成与放大
• 安装形式：系统机架插卡板
• 供电方式：系统背板总线供电
• 工作温度：‑20℃ ~ +60℃
• 防护等级：IP20
• 净重：约0.45kg

应用领域

广泛应用于电厂发电机励磁控制柜以及能源行业自动化场景，用于发电机励磁控制系统的电网同步与晶闸管触发脉冲输出工作。
