产品概述

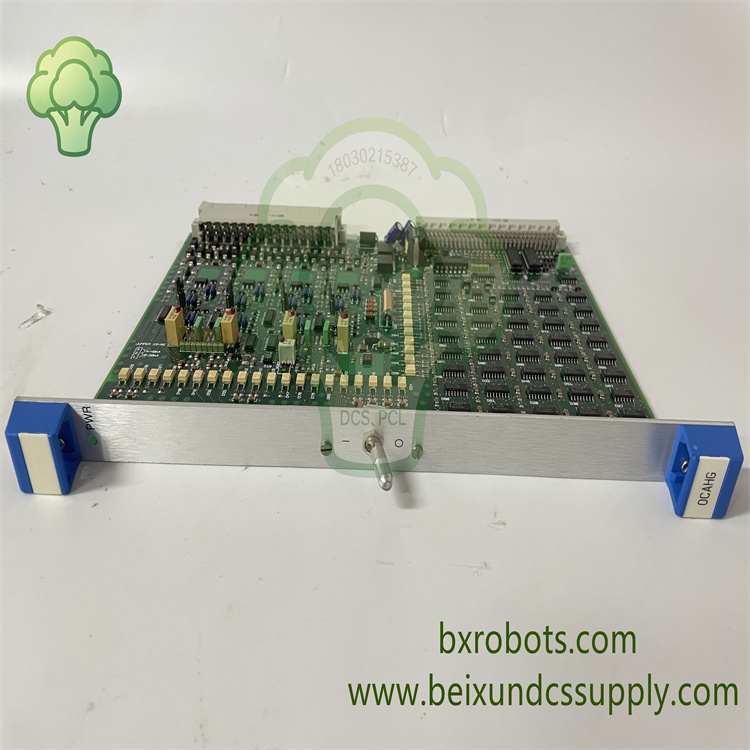

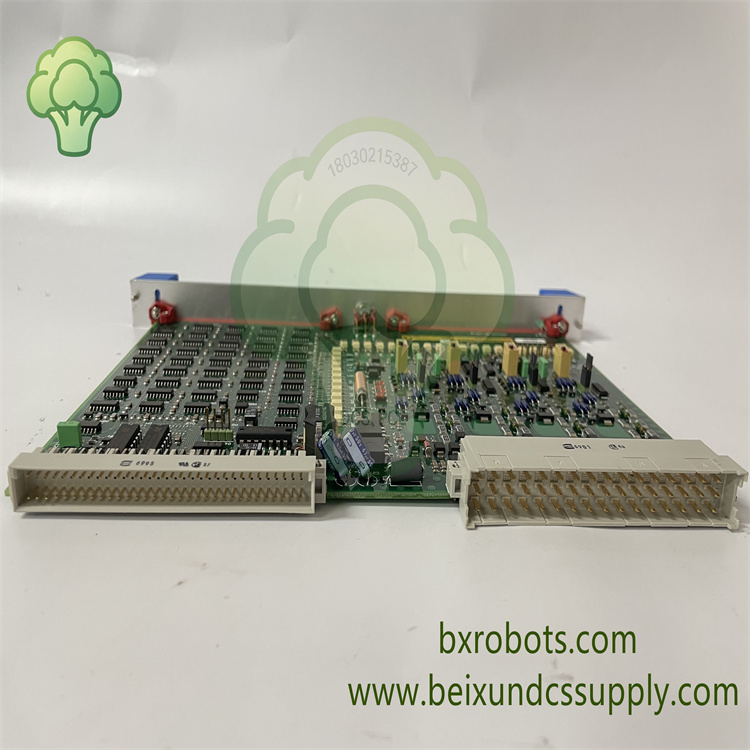

ABB OCAHG 492838402 800164是适配ABB机架式DCS系统的VME总线4通道模拟量输出板卡。该插卡板安装于系统机架，接收主控控制器通过背板总线下发的数字控制数据，经过高精度DAC转换，输出可配置模拟信号给到现场调节阀门与执行器件，完成温度、压力、流量工艺变量闭环调节，是石化、能源、电厂控制柜重要模拟输出硬件。

核心特性

• 4路独立模拟输出通道，支持电压信号模式配置，适配不同现场执行器工况。
• 高分辨率DAC转换电路，在复杂工业电磁干扰环境下保持输出精度稳定。
• 依托VME背板总线和主控CPU通讯，实现控制指令高速可靠传输。
• 系统侧与现场侧电气隔离，有效抑制控制回路地环路干扰。
• 每通道配置LED状态指示灯，便于技术人员查看工作状态，快速排查信号故障。
• 内置过压、短路保护机制，对板卡以及外接现场设备形成防护。
• 标准VME‑6U插卡结构，适配系统机架，维护阶段拆装更换便捷。
• 工业级PCB与元器件选型，支持控制柜内部长期连续稳定运行。

技术参数

• 型号：OCAHG 492838402，800164
• 品牌：ABB
• 产品类型：4通道模拟量输出VME板卡
• 总线类型：VME‑bus
• 输出信号：可配置模拟电压输出
• 隔离方式：电气隔离
• 安装形式：VME机架插卡板
• 供电方式：VME背板总线供电
• 工作温度：‑20℃ ~ +60℃
• 防护等级：IP20
• 净重：约0.3kg

应用领域

广泛应用于石化工厂、电厂以及流程工业自动化控制柜场景，用于ABB VME架构DCS系统中调节阀门、工艺执行器的模拟量输出控制工作。
