产品概述

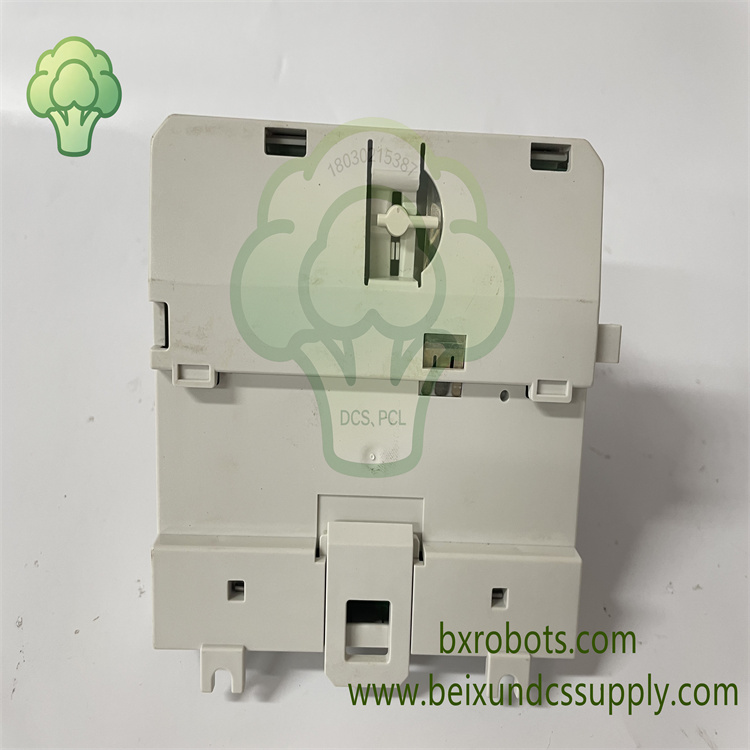

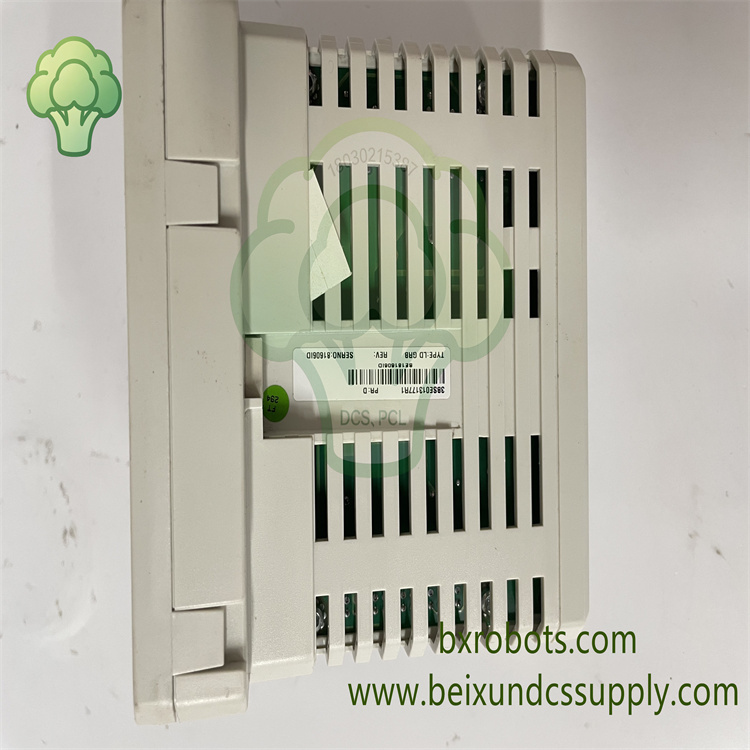

ABB LDGRB‑01 3BSE013177R1是适配ABB AC800M控制器平台的无源本地I/O扩展背板。该DIN导轨式底座单元安装于控制柜内部，为多块LD系列I/O模块提供安装槽位，通过扁平电缆连接控制器CPU，完成CPU与各I/O模块之间信号路由，扩展控制系统本地输入输出能力，是石化、能源、电厂DCS控制柜必不可少的辅助硬件。

核心特性

• 单块背板最多可安装4个LD系列I/O模块，方便灵活配置I/O点位。
• 无源背板结构，仅负责信号路由，无板载处理电路额外功耗。
• 扁平电缆高速连接，实现背板与控制器CPU单元之间稳定数据传输。
• 标准35mm DIN导轨安装，可快速装配于标准工业控制柜。
• 体积小巧，节省机柜空间，适合流程工业I/O机架密集布局场景。
• 机械锁扣结构，保障模块牢固固定，抵御机柜内部振动影响。
• 工业级材质，可在工业现场温湿度工况下长期连续运行。
• 与AC800M系列硬件完全匹配，便于系统组态与扩容。

技术参数

• 型号：LDGRB‑01，3BSE013177R1
• 品牌：ABB
• 产品类型：无源本地I/O扩展背板
• 适配系统：ABB AC800M控制器系统
• 支持模块：最多4块LD系列I/O模块
• 安装形式：35mm DIN导轨安装
• 连接方式：扁平电缆接入控制器本地I/O接口
• 工作温度：0℃ ~ +60℃
• 防护等级：IP20
• 重量：约0.25kg

应用领域

广泛应用于石化工厂、电厂及流程工业DCS控制柜场景，用于AC800M控制系统LD系列本地I/O模块的机械安装与信号路由工作。
