产品概述

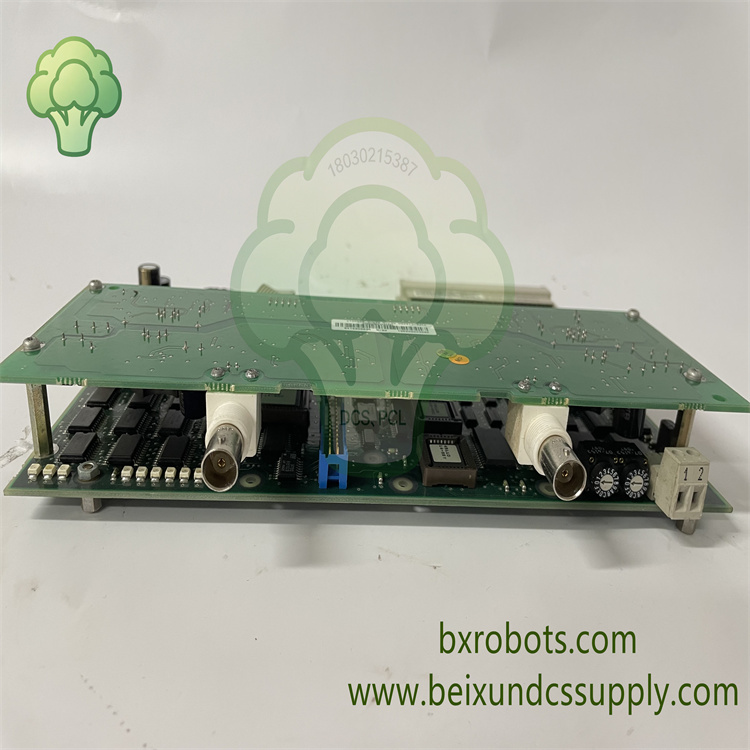

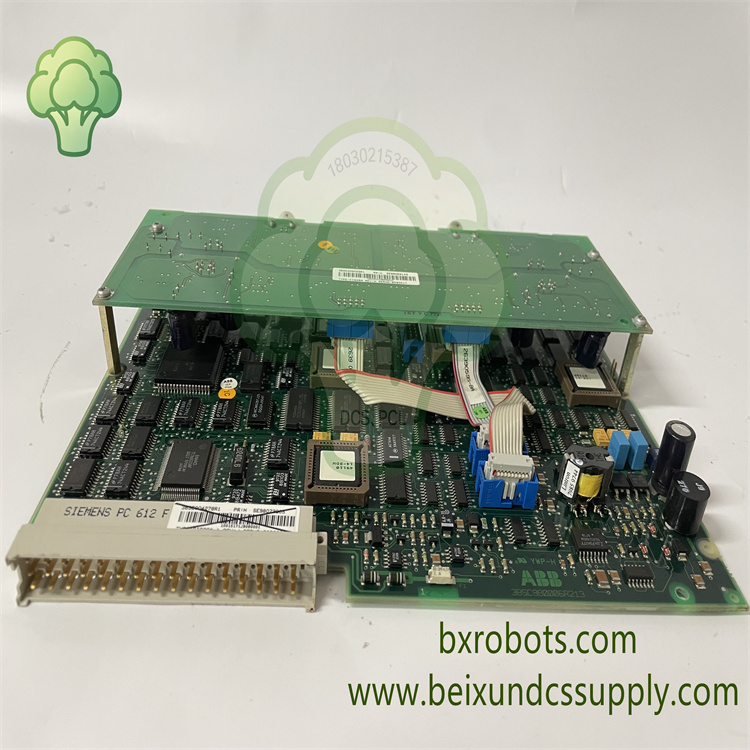

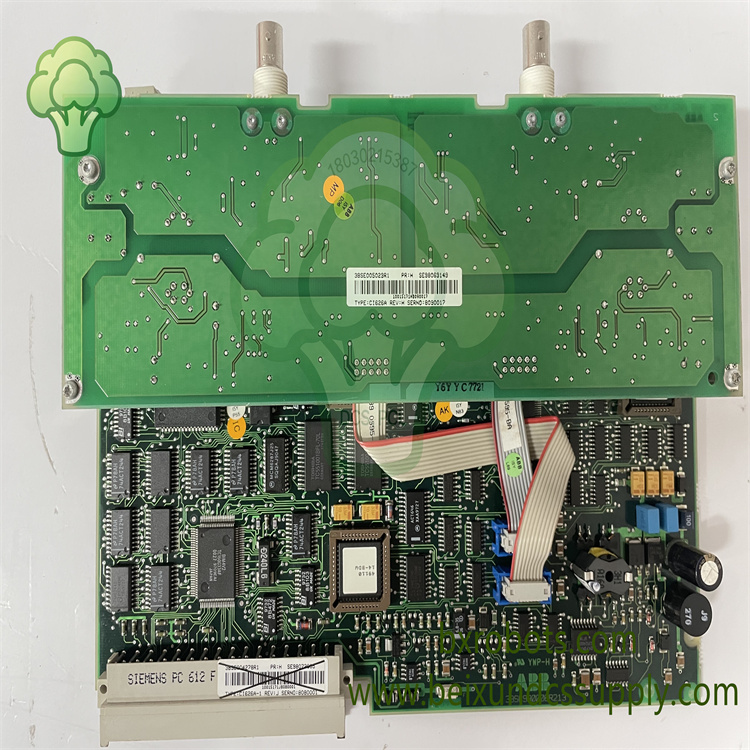

ABB CI626A 3BSE005029R1是适配ABB Advant控制器系列的AF100现场总线通讯接口模块。该机架插卡式模块安装于控制器机架内部，建立主控器与远程现场站之间AF100现场总线链路，完成控制指令、工艺变量、报警报文的总线高速传输，实现中央控制单元与分布式现场I/O站稳定数据交互，是石化、能源、电厂DCS控制柜核心现场总线硬件。

核心特性

• 支持AF100现场总线协议，实现分布式控制系统双向高速数据传输。
• 配置双路BNC同轴接口，支持总线型拓扑组网，适配现场总线网段连接。
• 对接控制器背板总线，完成CI626A模块与CPU单元之间快速数据交换。
• 配置硬件状态LED指示灯，方便技术人员查看总线运行状态，快速定位通讯故障。
• 内置硬件自诊断，支持总线信号异常、模块工作状态故障检测。
• 标准机架插卡结构，适配Advant控制器机架，系统维护时安装、更换便捷。
• 工业级电路设计，提升控制柜内部复杂电磁噪声环境下抗干扰能力。
• 可在工业现场温湿度工况下长期连续运行。

技术参数

• 型号：CI626A，3BSE005029R1
• 品牌：ABB
• 产品类型：AF100现场总线通讯接口模块
• 适配系统：ABB Advant控制器系列
• 总线接口：双BNC同轴接口，AF100现场总线
• 传输介质：同轴电缆
• 安装形式：控制器机架插卡模块
• 供电：系统背板总线供电
• 工作温度：0℃ ~ +60℃
• 防护等级：IP20

应用领域

广泛应用于石化工厂、电厂及流程工业DCS控制柜场景，用于Advant控制器AF100现场总线通讯处理，连接分布式远程I/O站。
