产品概述

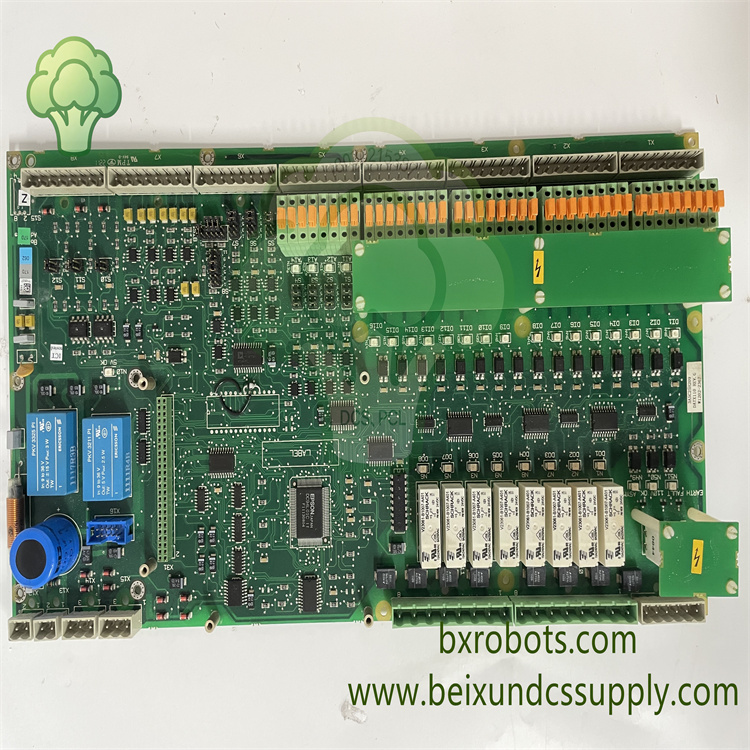

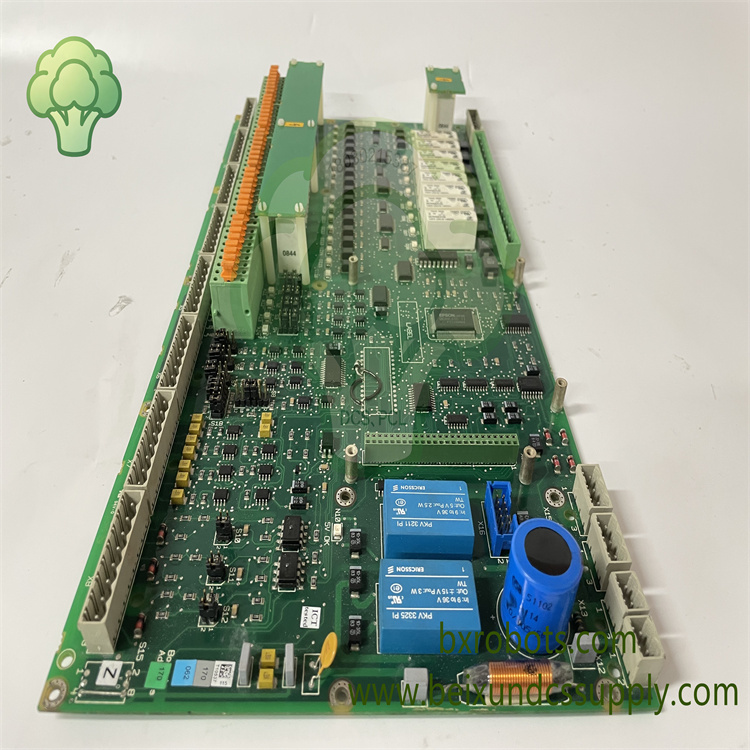

ABB 3ASC25H209 DATX110是ABB中压变频器系统专用I/O控制接口板。该插卡式PCB板安装于变频器机柜内部，承担主控单元与现场外设之间数字、模拟信号采集与处理工作。同时支持测速、脉冲信号处理以及驱动闭环调节，实现过流、过压、过热等多重保护监测，是石化、能源、重工行业驱动控制柜内关键信号处理硬件。

核心特性

• 集成多路数字输入、数字输出与模拟信号处理电路，满足变频器各类控制需求。
• 现场回路与控制回路之间具备电气隔离，提升复杂工业电磁环境下抗干扰能力。
• 通过内部高速总线对接主控单元，完成变频器运行状态与控制指令快速数据交互。
• 内置完善硬件自诊断，支持过流、过压、过热、缺相等故障检测。
• 板载状态指示灯，展示模块运行与故障信息，方便现场巡检与故障排查。
• 插卡式紧凑型结构，变频器系统维护时安装、模块更换便捷。
• 工业级PCB与元器件设计，适配中压变频器机柜内长期连续运行工况。
• 符合工业安全规范，保障驱动控制回路信号传输稳定可靠。

技术参数

• 型号：3ASC25H209，DATX110
• 品牌：ABB
• 产品类型：变频器I/O控制接口板
• 适配设备：ABB中压变频器系列
• 供电：24VDC
• 隔离方式：现场回路与控制回路电气隔离
• 工作温度：‑20℃ ~ +70℃
• 安装形式：机柜插卡PCB板

应用领域

广泛应用于石化工厂、电厂、冶金重工等中压变频器机柜场景，在ABB中压驱动单元中完成信号采集、闭环控制以及保护监测工作。
