产品概述

ABB SPASI23属于ABB Symphony Plus集散控制系统系列信号调理子模块，需要与IMASI23主板配套使用，完成过程控制机架各类现场模拟信号采集工作。该模块完成前端信号滤波、阻抗匹配与电气隔离，再将调理后的信号输送至主处理板，保障现场传感器信号转换稳定精准，是火电机组、大型化工厂DCS机柜的核心信号处理硬件。

核心特性

• 16路可独立配置通道，兼容4‑20mA电流、电压、热电阻、热电偶多种工业现场信号
• 通道与背板逻辑侧具备高等级电气隔离，有效抑制地环路干扰以及现场线缆带来的瞬态浪涌干扰
• 每通道自带硬件诊断，识别断线、短路、超量程故障，单通道异常不会影响其余通道正常工作
• 与IMASI23主模块配合工作，实现热电偶冷端补偿、热电阻导线电阻自动修正功能
• Symphony Plus标准机架插卡式结构，DCS机柜内部安装与替换作业便捷

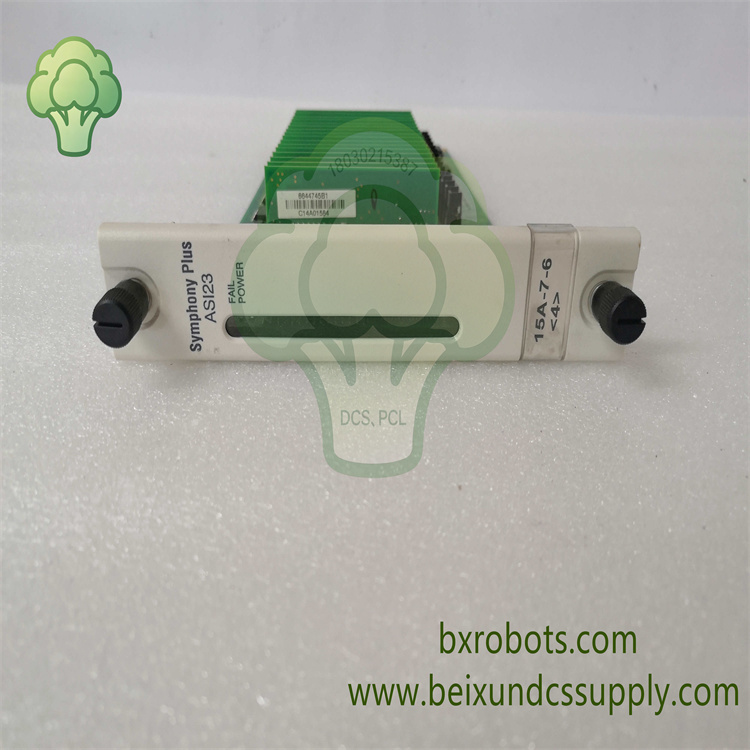

• 面板LED指示灯，直观反馈电源与模块故障状态，方便现场快速排查问题
• 优化抗干扰电路，适配电厂、石化控制柜内部复杂电磁环境长期运行
• 支持传感器异常带时间戳事件记录，为事后故障溯源提供参考数据

技术参数

• 型号：SPASI23
• 品牌：ABB
• 产品类型：模拟量输入信号调理子模块
• 适配系统：Symphony Plus DCS系统，需搭配IMASI23主板使用
• 通道数量：16通道
• 支持信号：4‑20mA电流、0‑10V电压、PT100/PT1000热电阻、多类型热电偶
• 隔离等级：现场侧对逻辑侧1500Vrms隔离
• 测量精度：±0.1%FS满量程精度
• 功耗：典型2.5W
• 安装形式：Symphony Plus机架插卡模块
• 工作温度：0℃ ~ +70℃
• 重量：0.77kg

应用领域

广泛应用于火电厂、热电厂、石化、大型化工DCS控制机架场景，完成现场温度、压力、流量类测量传感器的前端信号调理与隔离处理任务。
