产品概述

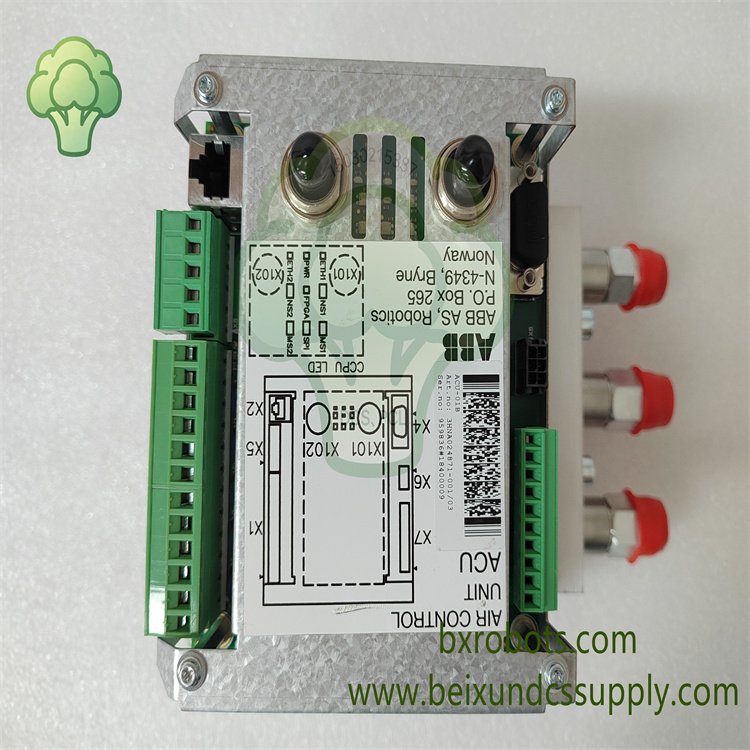

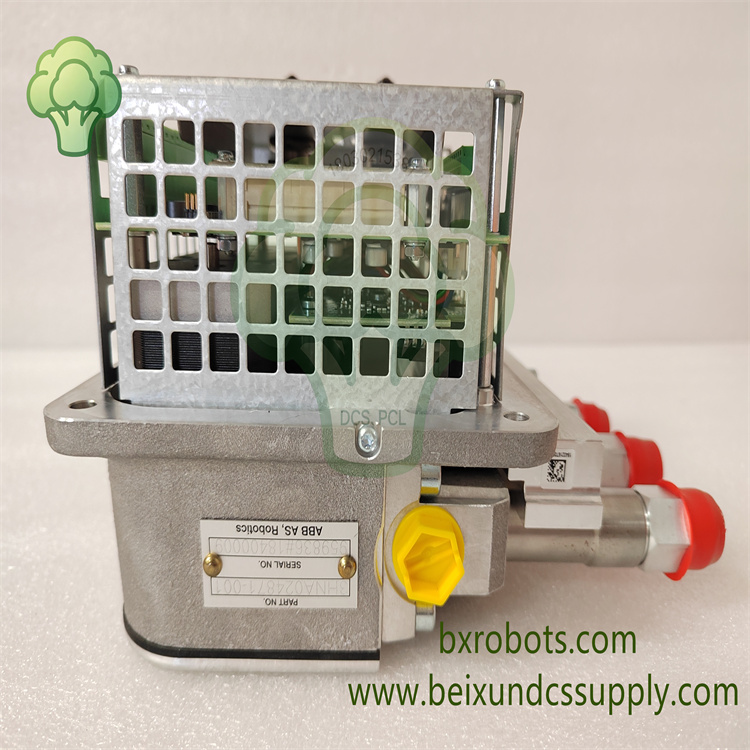

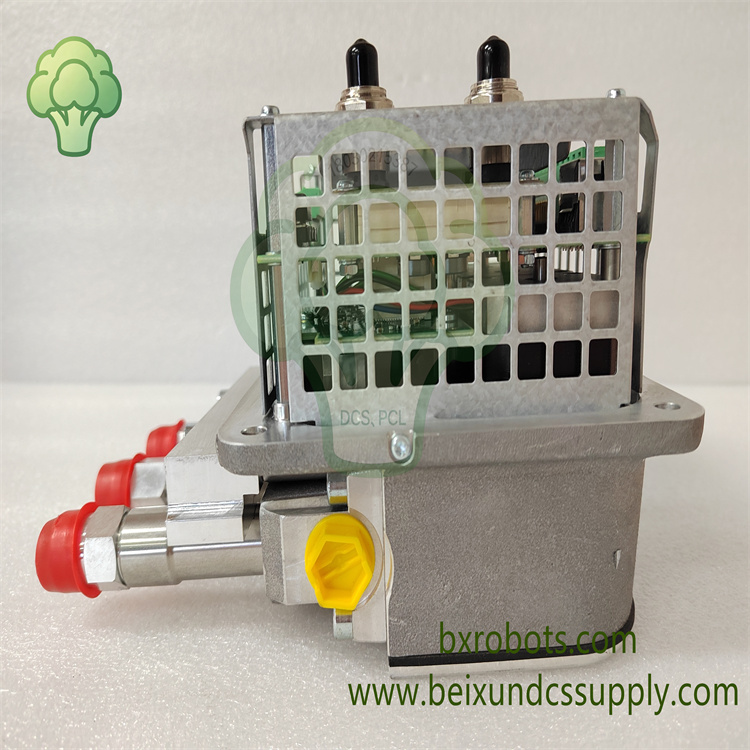

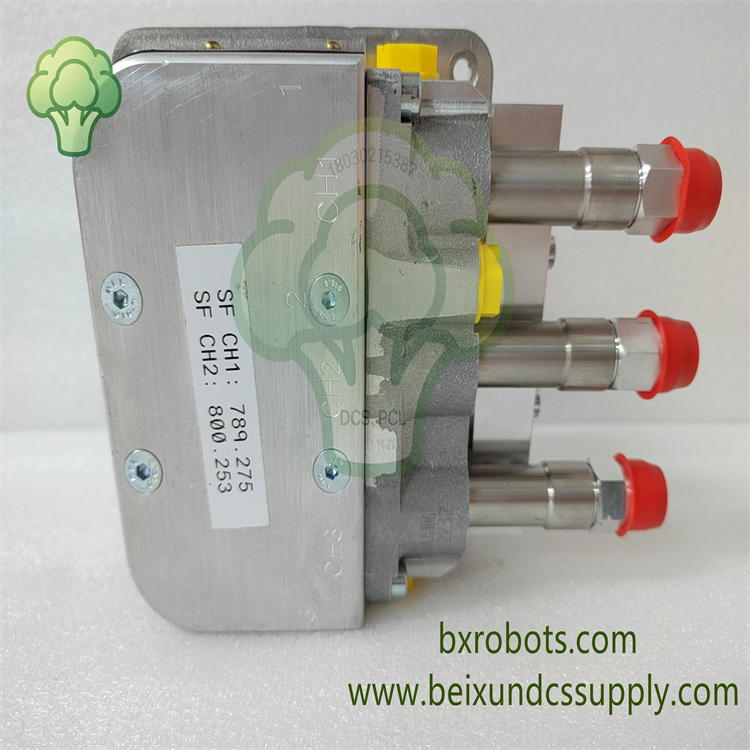

ACU‑01B 3HNA024871‑001 03 属于 ABB 机器人喷涂机器人空气控制单元系列。

它是适配 IRB5400、IRB5500 系列喷漆机器人的紧凑型气动控制部件。

该单元对喷枪雾化器压缩空气流量、压力实现精准调节，毫秒级快速响应，保障生产线喷涂作业稳定。

设备可直接安装在机器人机械臂上，靠近喷枪喷嘴，无需放置在远端气动柜内。

气路与电控一体化集成结构优化气路布局，出厂预校准参数，支持机器人系统即插即用。

可直接替换老款 IRC5P 喷涂机器人平台 PPRU、MAC 成套气动单元。

该型号原厂现已停产，工厂设备运维人员采购该单元作为老旧喷涂机器人系统维修替换备件。

它能够提升涂料利用率，减少过喷浪费，广泛用于汽车涂装车间。

核心特性

‑ ABB 工业喷涂喷漆机器人系统专用空气控制单元

‑ 对喷枪雾化气压、气流实现高精度闭环控制，保障喷涂雾化效果

‑ 支持直接安装在机器人机械臂，缩短气路传输距离

‑ 毫秒级快速响应，保障连续喷涂作业过程气流输出稳定

‑ 自带出厂预校准参数，无需复杂调试即可完成投用

‑ 阀岛气动阀体与电子控制电路一体化紧凑集成设计

‑ 可直接替换老一代 PPRU、MAC 成套气动控制组件

‑ 通过多针接口与以太网通讯，对接 IRC5P 机器人控制器

‑ 满足喷涂车间恶劣工况下工业防护使用标准

技术参数

‑ 品牌：ABB

‑ 型号：ACU‑01B，物料号：3HNA024871‑001 03

‑ 产品类型：机器人喷涂空气控制单元

‑ 适用系统：ABB IRB5400、IRB5500 喷涂机器人，IRC5P 机器人控制器

‑ 供电：24VDC

‑ 工作压力：0‑10 bar

‑ 使用温度：‑10℃ ~ +55℃

‑ 重量：3.66 kg

‑ 产品状态：原厂已停产

应用领域

ACU‑01B 空气控制单元广泛应用于汽车制造、整车涂装车间以及通用工业喷涂生产线。

充当喷涂机器人机械系统内部核心气动控制部件。

完成喷枪雾化空气调节、压力反馈监测等工作。
