产品概述

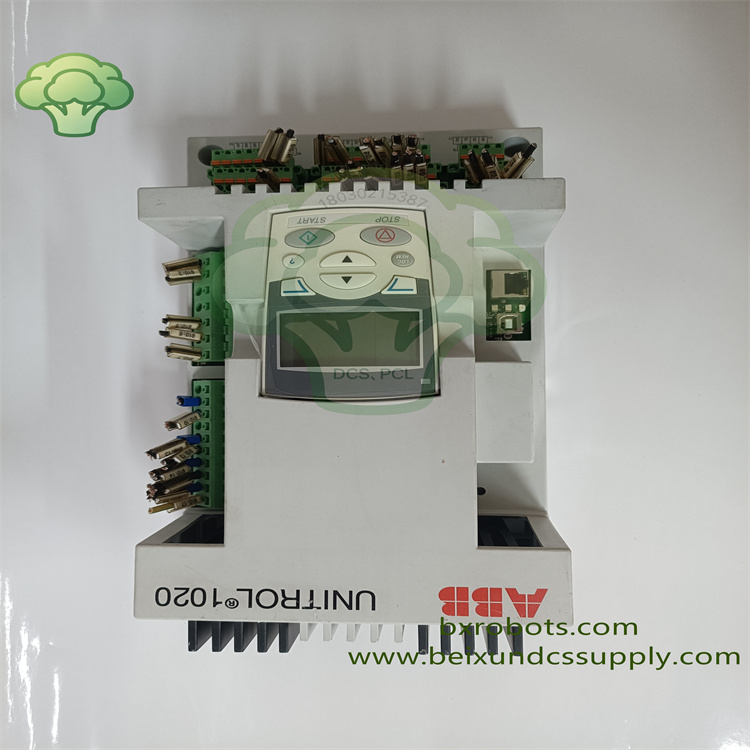

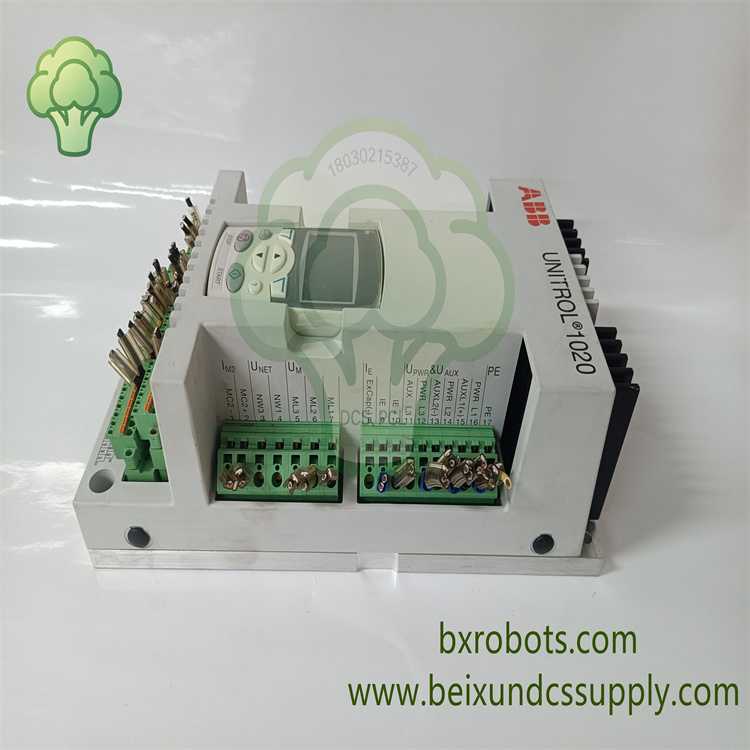

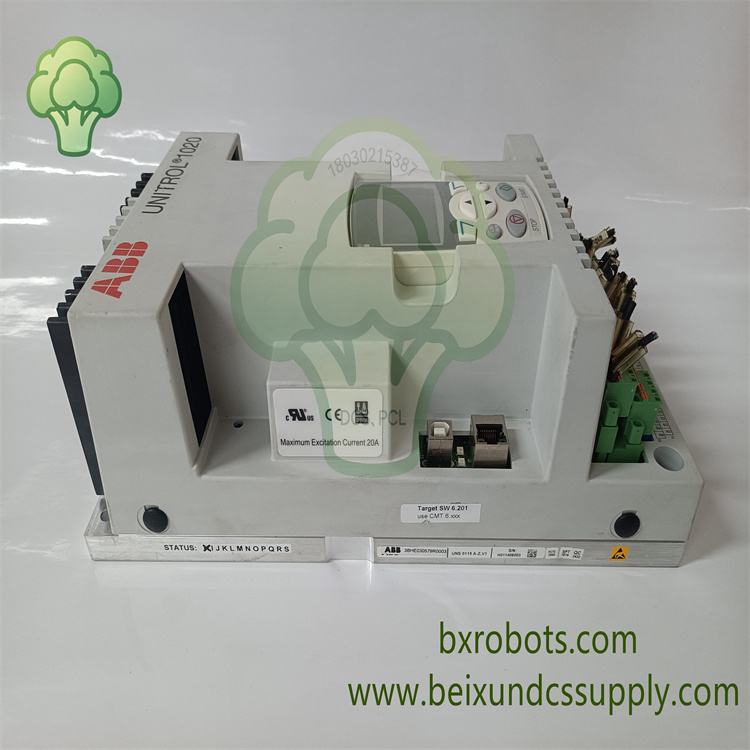

ABB UNITROL 1020 UNS0119A‑Z,V1 3BHE030579R0003 属于 ABB UNITROL1000 励磁硬件系列。

它是面向同步发电机组的紧凑型数字自动电压调节器（AVR）。

该设备将控制逻辑与功率驱动电路集成在单一壳体内部，适配中小型发电机励磁项目。

它输出高精度调节信号，稳定发电机组的电网侧输出电压。

设备支持多种工作控制模式，自带 LCD 本地显示屏，方便现场人员就地操作。

同时具备以太网通讯接口，支持远程参数监控与调试。

该型号现已停产，电厂运维人员采购它作为老旧发电机励磁机柜维修备件。

它为陆用电厂、船舶供电系统提供稳定可靠的励磁控制能力。

核心特性

‑ ABB UNITROL1000 发电机组励磁系统专用紧凑型数字 AVR 调节器 ‑ 带可调节 PID 算法的自动电压控制，电压调节精度高 ‑ 支持功率因数控制、无功功率调节，并联机组无功均分，完成励磁电流闭环调节 ‑ 本地 LCD 显示屏与操作按键，方便现场参数设置与故障查看 ‑ 以太网通讯接口，支持远程监控、参数修改、故障诊断 ‑ I/O 端子可灵活配置，适配各类发电机现场信号工况 ‑ 宽交直流输入电源，适配复杂现场供电条件 ‑ 集成过压、过流、励磁故障完整保护与告警功能 ‑ 满足陆用、船舶电力场景工业 EMC 电磁兼容标准

技术参数

‑ 品牌：ABB ‑ 型号：UNITROL 1020 UNS0119A‑Z,V1，物料号：3BHE030579R0003 ‑ 产品类型：数字自动电压调节器 AVR ‑ 适用对象：中小型同步发电机静态励磁系统 ‑ 控制精度：典型值 ±0.5% ‑ 通讯：以太网接口 ‑ 使用温度：‑25℃ ~ +70℃ ‑ 防护等级：IP20 ‑ 安装方式：DIN 导轨或者机柜固定安装 ‑ 产品状态：原厂已停产

应用领域

UNITROL1020 调节器广泛应用于火电、水电、柴油发电机组、船舶电力行业。

用于中小型同步发电机组励磁控制。

承担机组运行电压稳定、无功分配工作。
