产品概述

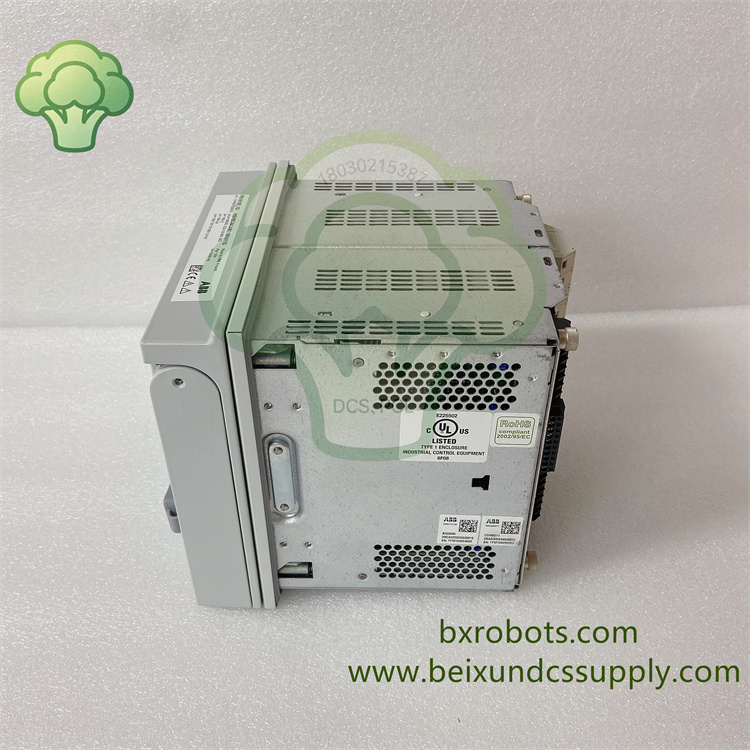

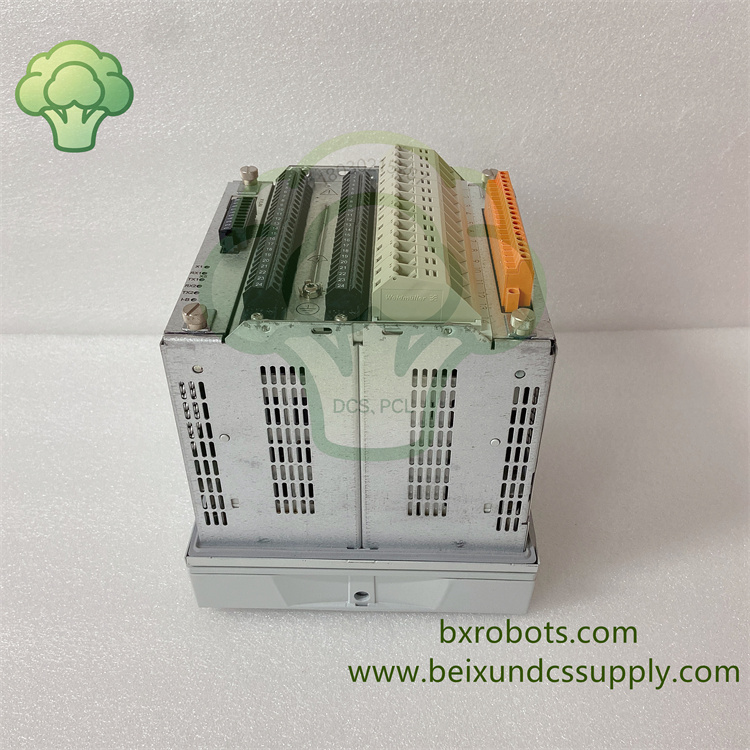

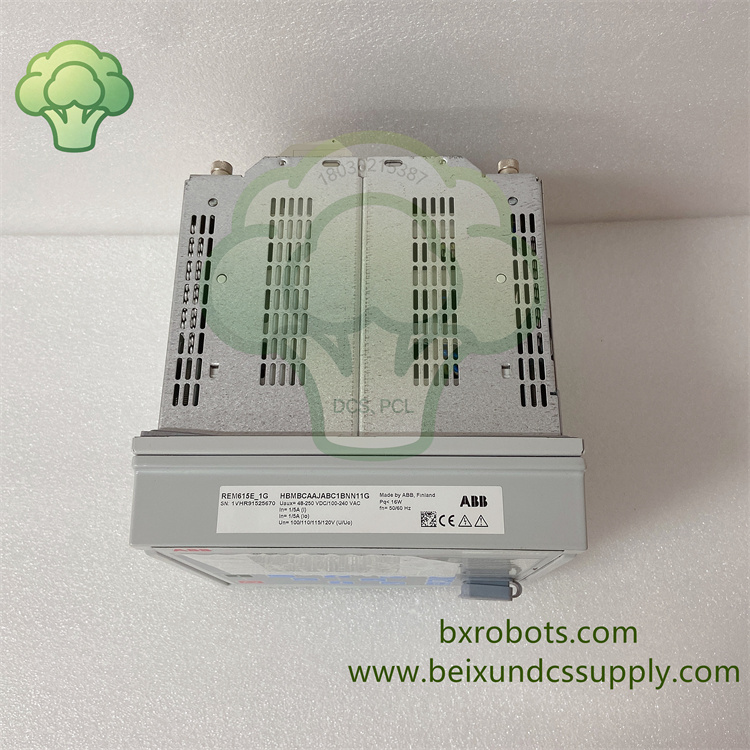

ABB REM615E_1G HBMBCAAJABC1BNN11G 属于 ABB Relion 615 系列保护控制 IED 产品家族eero。

专为中压、低压异步电机的保护与控制场景开发。

装置采用可插拔抽出式结构，安装于配电控制柜内部。

集成保护逻辑、电气量测量、故障录波以及本地人机操作功能。

为水泵、风机、皮带机、破碎机等电机负载提供完整保护逻辑。

支持 IEC61850 通讯标准，具备 GOOSE 报文，实现设备间快速联锁交互。

保存大量事件记录与故障波形文件，方便故障发生后回溯分析。

作为流程工业配电系统电机驱动设备的核心保护装置稳定运行。

核心特性

‑ ABB Relion 615 系列专用电机保护控制 IED，适配各类工业电机负载eero。

‑ 功能齐全：热过载保护、转子堵转保护、启动超时监视、接地故障、电流不平衡、相序反转保护等eero。

‑ 内置高精度测量，采集电流、电压、功率、频率等电气参数。

‑ 大尺寸图形本地 HMI 显示屏，支持一次图显示，可就地修改装置参数。

‑ 故障录波功能，可存储 1024 条带时间戳事件记录，便于事故追溯分析。

‑ 支持 IEC61850、GOOSE、SNTP 对时，可选 Modbus RTU、DNP3 通讯协议ABB。

‑ 抽出式插拔模块设计，方便现场检修、测试以及备件更换维护作业。

‑ 多路开关量输入输出通道，实现电机启停控制以及联锁逻辑。

‑ CE 认证，满足电厂、石化控制柜工业 EMC 电磁兼容要求。

‑ 配套 PCM600 组态工具，完成参数配置与离线项目调试。

技术参数

‑ 品牌：ABB ‑ 型号：REM615E_1G，订货代码：HBMBCAAJABC1BNN11G ‑ 产品类型：Relion 615 系列电机保护控制 IED ‑ 适用对象：水泵、风机、皮带机、破碎机等中低压异步电机保护eero ‑ CT 额定输入：1A /5A 可编程 ‑ VT 额定输入：AC 60‑210V ‑ 供电电源：AC100‑240V / DC24‑250V ‑ 通讯协议：IEC61850、GOOSE、SNTP，可选 Modbus RTU、DNP3 ‑ 数据存储：故障录波，1024 条带时标事件记录 ‑ 安装方式：抽出插拔式，柜体面板安装 ‑ 使用温度：‑20℃ ~ +60℃ ‑ 防护等级：IP20 ‑ 重量：约 3.5kg ‑ 组态工具：PCM600

应用领域

REM615E_1G HBMBCAAJABC1BNN11G 电机保护装置广泛应用于电厂、石化、冶金、水处理行业。

用于工业配电系统水泵、风机、皮带机、搅拌机、破碎机电机保护。

完成电机保护、电气量测量、就地控制、故障记录相关任务。
