产品概述

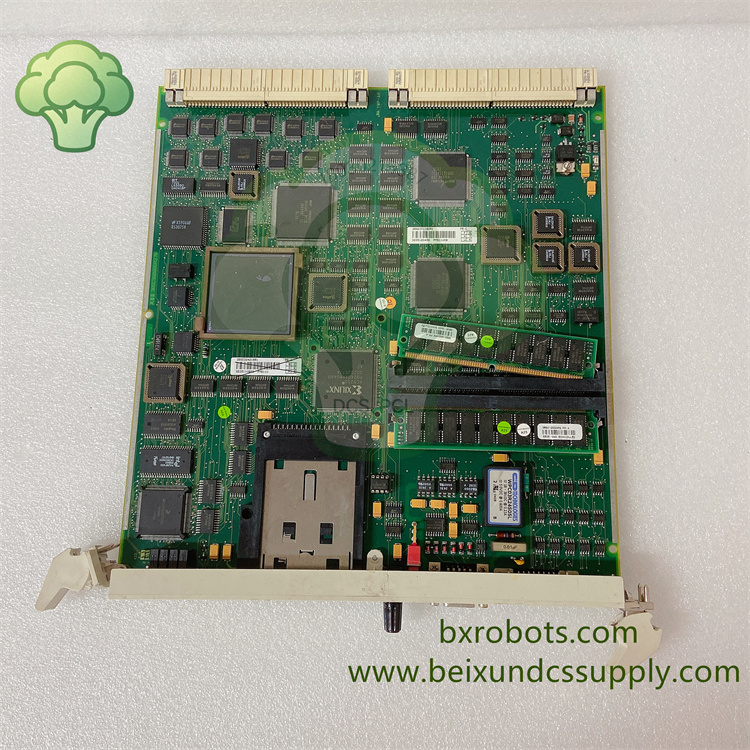

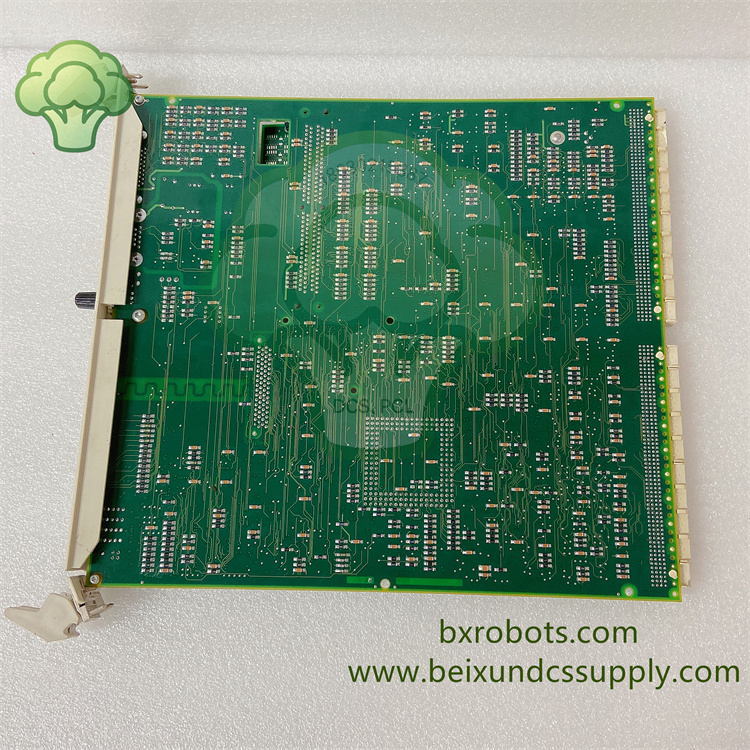

ABB PM511V08 3BSE011180R1 是 Advant OCS 平台核心处理器模块。

适配 ABB AC450、AC460 分布式控制系统。

板卡单元采用插拔式结构，安装于 DCS 控制柜内部。

搭载 8MB 带 ECC 纠错动态内存，用于程序与过程数据存储。

执行用户控制逻辑，完成现场 I/O 信号实时处理工作。

自带 PCMCIA 插槽，支持闪存卡扩展存储功能。

该型号原厂已停产，升级替代型号为 PM511V16 3BSE011181R1。

支持冗余热备运行，提升整套控制系统运行可靠性。

核心特性

‑ ABB Advant OCS AC450、AC460 DCS 系统主控 CPU 板卡。

‑ 8MB 动态 RAM，带 ECC 硬件纠错，提升内存抗干扰能力。

‑ PCMCIA 扩展插槽，可插入闪存卡完成程序备份、数据记录存储。

‑ 支持双模块冗余热备，故障发生后 25ms 以内实现无扰动切换。

‑ 完整硬件自诊断，识别内存报错、总线异常以及运行故障。

‑ 面板 LED 指示灯直观展示电源、运行状态以及故障报警信息。

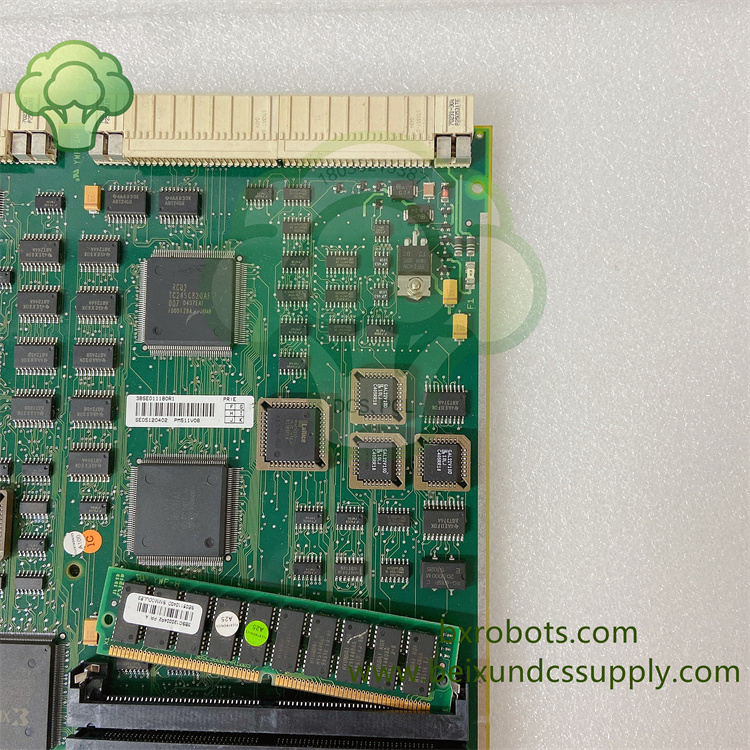

‑ 配套 2 片 SIMM 内存模组 3BSC120004R2，保障正常工作。

‑ 标准欧卡插拔式结构，方便现场检修与模块更换维护。

‑ 可选涂覆三防版本，适配船舶海上平台恶劣工况。

‑ 满足石化、电厂控制柜工况工业 EMC 电磁兼容要求。

技术参数

‑ 品牌：ABB ‑ 型号：PM511V08，订货号：3BSE011180R1 ‑ 产品类型：Advant OCS 处理器模块 ‑ 适用系统：ABB Advant OCS AC450 / AC460 DCS ‑ 内存：8MB 带 ECC 纠错动态 RAM ‑ 扩展接口：PCMCIA 闪存卡插槽 ‑ 配套配件：2 片 SIMM 内存模组 3BSC120004R2 ‑ 安装方式：DCS 控制柜欧卡插拔安装 ‑ 使用温度：0℃ ~ +60℃ ‑ 防护等级：IP20 ‑ 产品状态：原厂已停产，替代型号：PM511V16 3BSE011181R1 ‑ 重量：约 0.76kg

应用领域

PM511V08 3BSE011180R1 处理器模块广泛应用于石化、电力能源行业。

用于 ABB Advant OCS DCS 控制柜，作为主控运算单元。

完成控制逻辑运算以及现场信号数据处理相关任务。
