产品概述

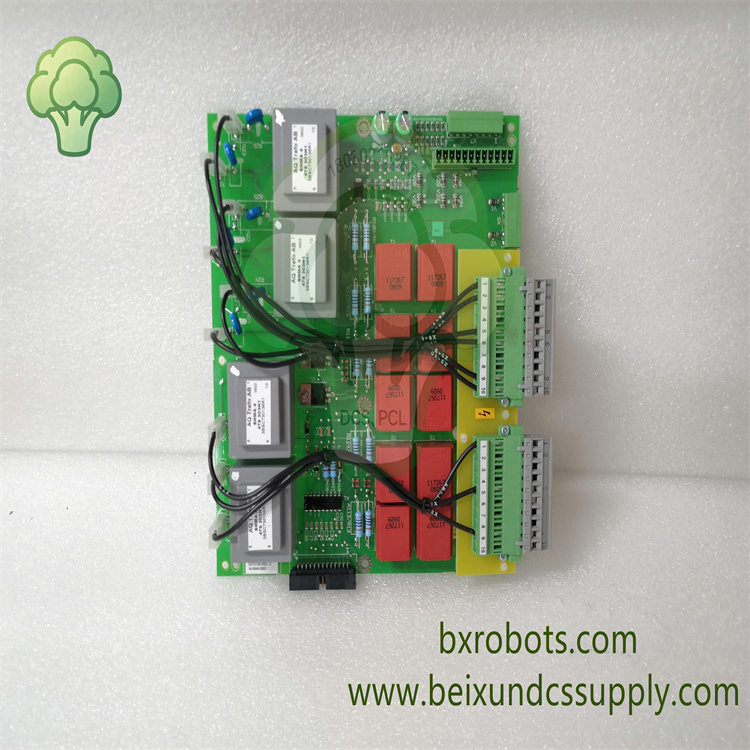

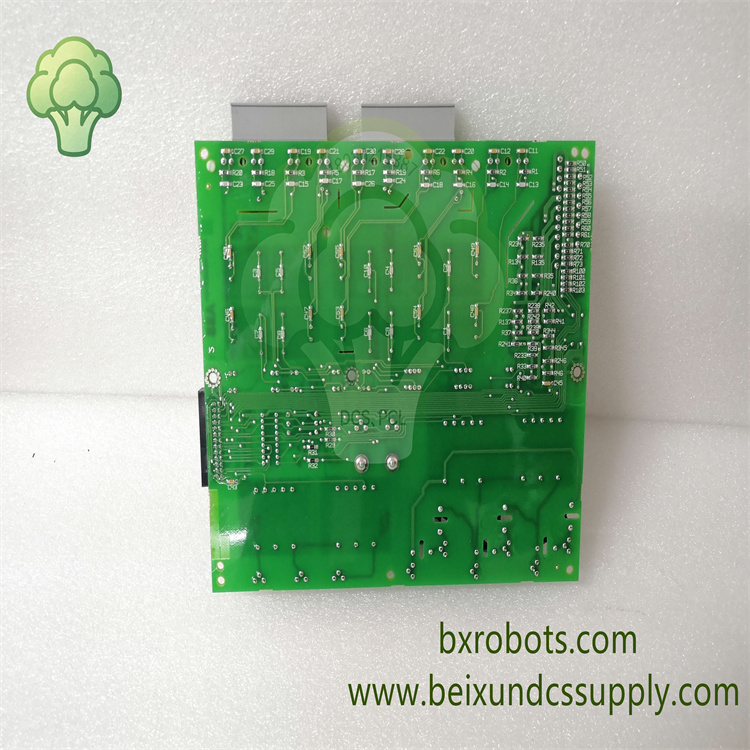

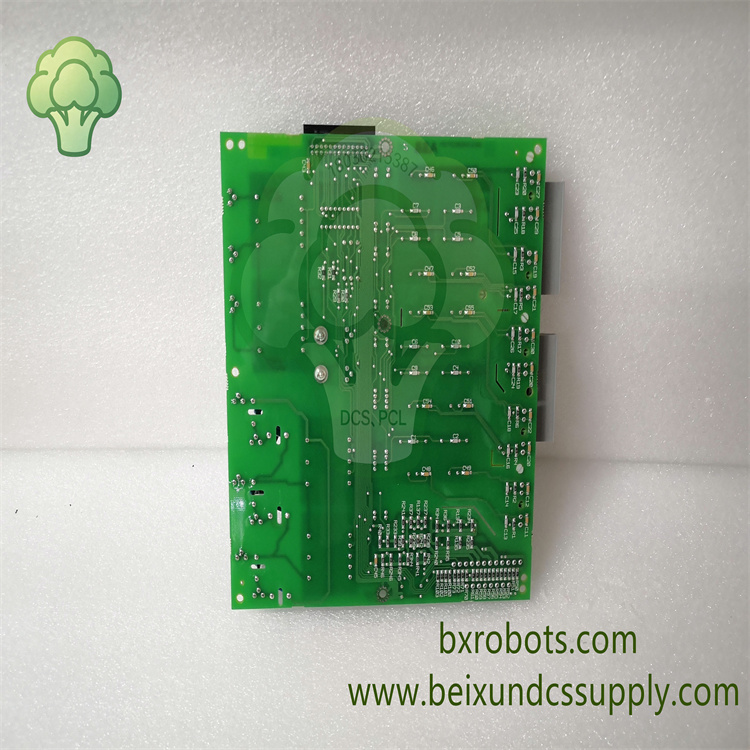

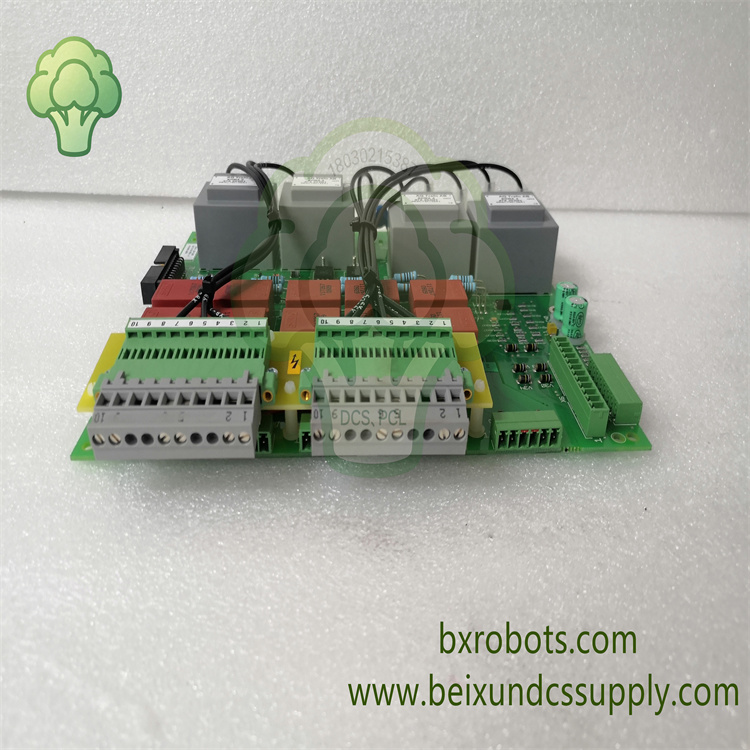

ABB 3ASC25H208 DATX100 是脉冲变压器驱动接口板。

属于 ABB 大功率传动系统专用备件。

板卡安装在 ABB 功率传动设备机柜内部。

作为控制逻辑单元与功率单元之间的隔离接口。

将低电平门极控制信号转换为隔离驱动脉冲信号。

提供电气隔离，保护主控电路免受功率侧干扰冲击。

保障晶闸管以及功率开关器件可靠触发。

支撑大功率变频、整流单元稳定运行。

核心特性

‑ 板卡紧凑结构，适配机柜内部安装空间。

‑ 实现控制侧与功率侧电气隔离。

‑ 将逻辑控制脉冲转换为隔离驱动脉冲，驱动功率器件。

‑ 抑制浪涌干扰，提升整机抗干扰性能。

‑ 多路独立脉冲通道，支持多组功率器件触发。

‑ 工业级电路设计，适应机柜高温、强干扰工况。

‑ 采用工业标准 24VDC 供电。

‑ 配合主控板完成功率单元驱动控制。

‑ 允许指定工况下热插拔维护。

‑ 满足电力、冶金、化工行业工业 EMC 电磁兼容要求。

技术参数

‑ 品牌：ABB

‑ 型号：3ASC25H208 DATX100

‑ 产品类型：脉冲变压器驱动接口板

‑ 适用系统：ABB 大功率传动、整流系统

‑ 供电：24VDC

‑ 隔离电压：500V AC

‑ 使用温度：‑20℃ ~ +60℃

‑ 防护等级：IP20

‑ 重量：约 0.3kg

应用领域

该驱动接口板广泛用于电力、冶金、化工行业。

适配 ABB 大功率变频器、整流传动设备。

完成功率开关器件脉冲隔离与驱动工作。

适用于设备改造、现场检修以及备件替换场景。
