产品概述

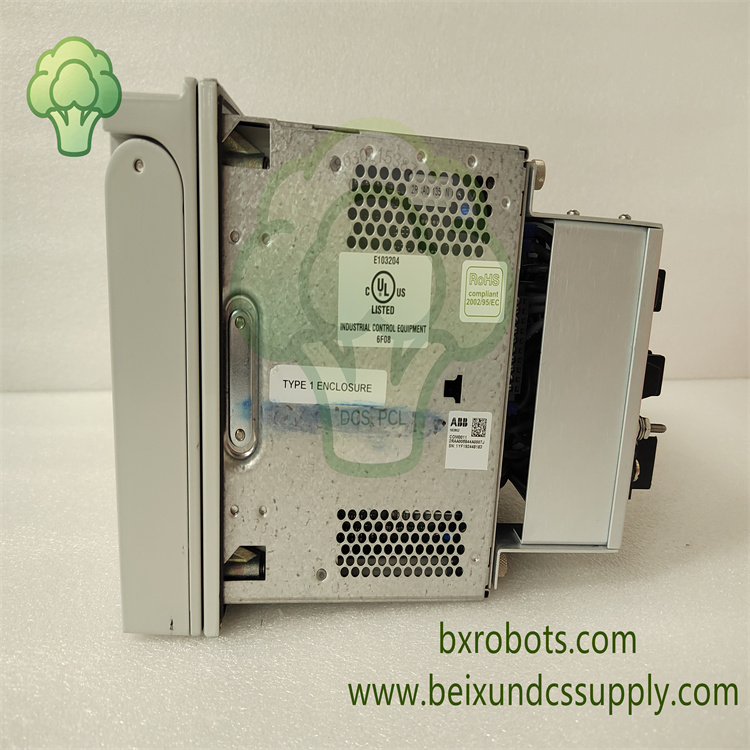

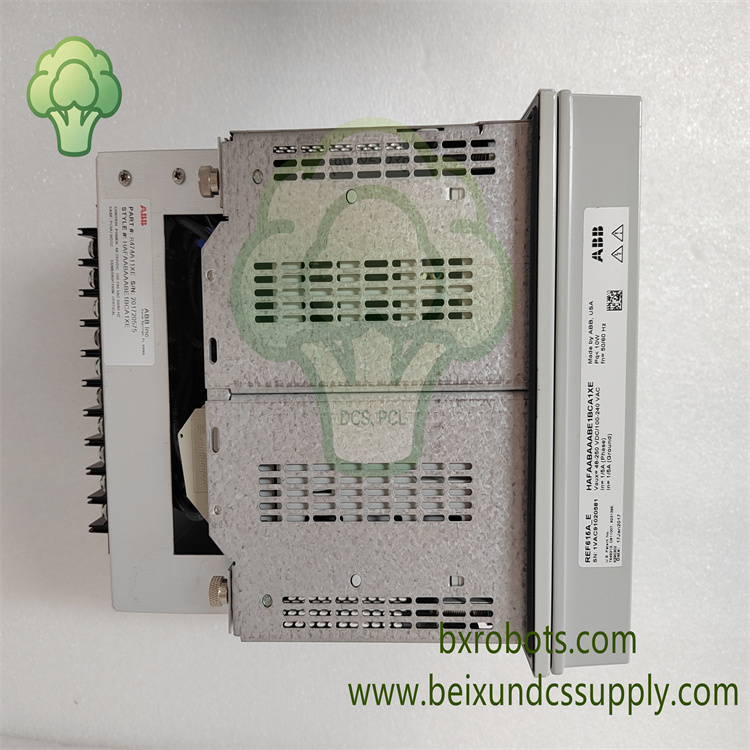

ABB REF615A_E HAFAABAAABE1BCA1XE 为 ABB Relion®615 系列中压馈线保护测控 IED，主要应用于配电变电站馈线回路。

装置将故障保护、电气量测量、断路器控制、事件记录、多协议通讯功能集成一体。

针对馈线短路、过载、接地故障实现快速故障判断与跳闸出口。

可插拔抽拉式结构，支持整机快速更换，减少变电站现场维护停机时间。

支持 IEC61850、Modbus TCP 等多种通讯协议，对接变电站后台系统，实现远程监视与遥控操作。

核心特性

‑ 完善馈线保护逻辑：过流保护、接地故障保护、负序过流、热过载、断路器失灵保护、自动重合闸功能。

‑ 集成电参量测量，采集电网电流、电压、功率、电能以及谐波数据。

‑ 大尺寸图形液晶人机界面，支持一次接线图显示，本地参数整定与断路器就地操作。

‑ 支持 IEC61850 GOOSE、Modbus TCP、DNP3、IRIG‑B 对时。

‑ 内置故障录波、扰动记录、SOE 事件顺序记录，方便故障后回溯分析。

‑ 可插拔抽拉模块结构，便于现场检修测试与备件更换。

‑ 多级用户权限管理，防止非授权人员修改保护定值。

‑ 宽交直流工作电源，适应变电站复杂现场工况。

技术参数

‑ 品牌：ABB

‑ 型号：REF615A_E

‑ 订货代码：HAFAABAAABE1BCA1XE

‑ 产品类型：馈线保护测控 IED

‑ 产品系列：Relion® 615

‑ 额定频率：50Hz / 60Hz 可配置

‑ 通讯协议：IEC61850 GOOSE，Modbus TCP，DNP3，IRIG‑B

‑ 工作电源：AC/DC 85‑265V

‑ 安装方式：屏柜面板安装，可抽拉插拔单元

‑ 使用环境：‑25℃‑+70℃，湿度 5%‑95% 无凝露

应用领域

广泛应用于电力配网变电站、工业企业中压配电室，用于馈线、电缆线路、母联回路保护，适用于变电站改造、保护装置升级以及备件更换项目。
