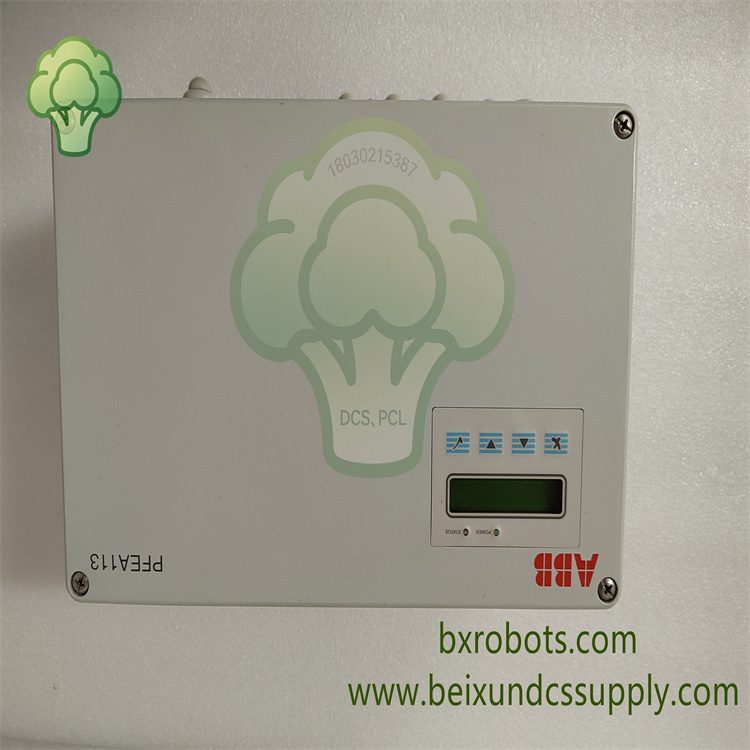

产品概述

ABB PFEA113 是适配压磁式张力传感器的高性能卷材张力测量处理电子单元ABB Group。 模块最多可同时接入 4 路张力传感器，完成卷材生产线张力信号精准采集、运算与输出处理。 自带 LCD 显示屏与操作按键，可本地完成参数设置、状态查看与故障诊断。 支持 Profibus‑DP 现场总线，可将张力数据上传至 PLC 及上位控制系统。 提供两种安装版本：标准 DIN 导轨安装版本以及适合恶劣工况的 IP65 密封外壳版本。

核心特性

‑ 最多支持 4 路张力传感器输入，实现卷材多点张力检测ABB Group。

‑ 6 路可配置模拟量输出通道，向外部控制设备传输张力信号。

‑ 内置 2×16 字符多语言 LCD 显示屏，支持 N、kN、kg、lbs 等多种张力单位显示。

‑ Profibus‑DP 现场总线接口，与主控 PLC 系统高速数据交互ABB Group。

‑ 数字输入接口，支持远程清零、增益切换功能。

‑ 两种机械规格：DIN 导轨 IP20 版本、IP65 密封外壳版本，适配不同现场安装条件。

‑ 测量精度高，抗干扰能力强，适配造纸、薄膜、纺织生产线工况。

‑ 完善板载诊断功能，方便现场快速排查故障。

技术参数

‑ 品牌：ABB

‑ 型号：PFEA113

‑ 产品类型：卷材张力测量电子模块

‑ 传感器接入数量：最多 4 路ABB Group

‑ 供电：DC 24V（18‑36V）ABB Group

‑ 通讯：Profibus‑DP

‑ 显示：2×16 字符多语言 LCD 显示屏

‑ 安装方式：DIN 导轨 IP20 / IP65 密封外壳可选

‑ 使用环境：‑20℃‑+70℃，湿度 5%‑95% 无凝露

应用领域

该张力电子模块广泛应用于造纸、薄膜分切、纺织印染等卷材加工行业。 用于卷材实时张力监测与闭环张力控制，也适用于设备改造升级以及备件更换项目。
