产品概述

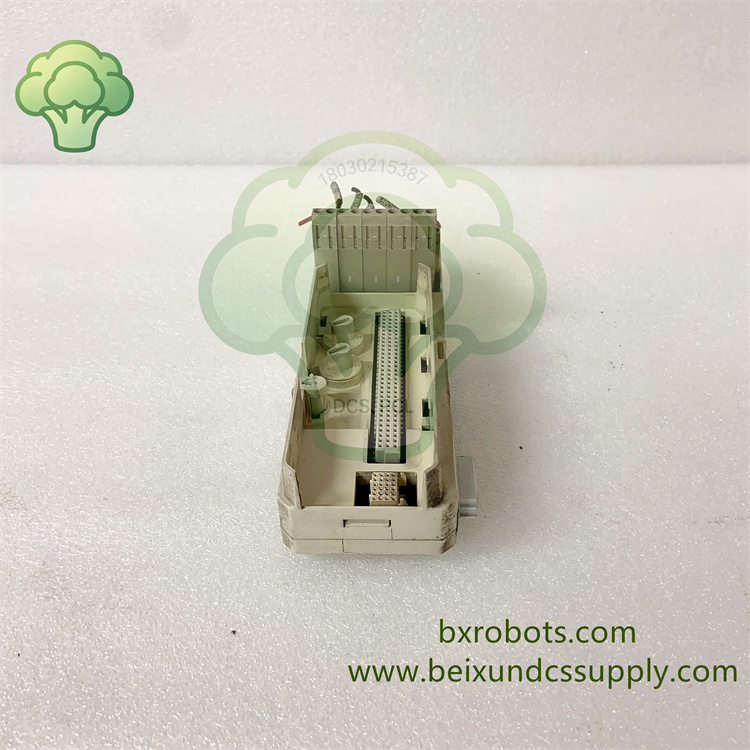

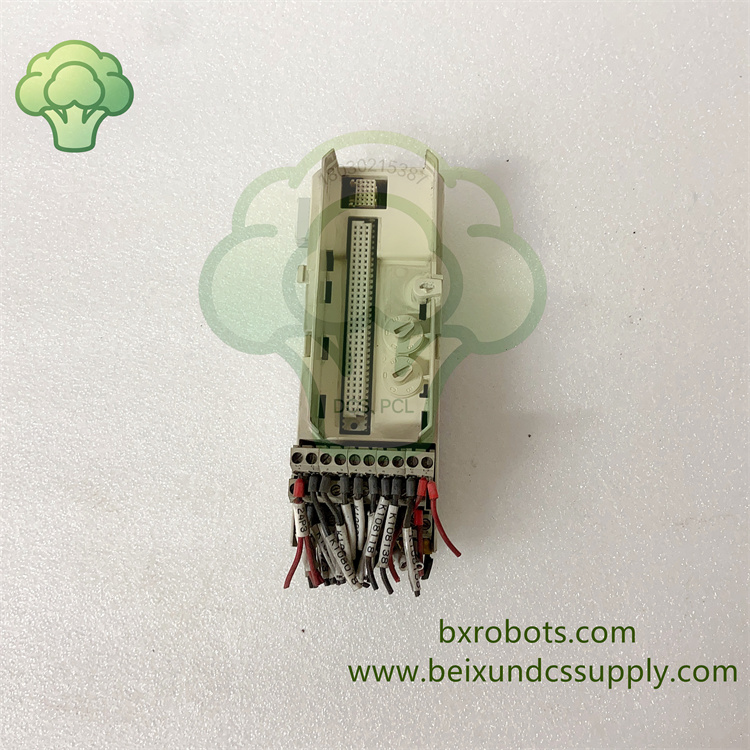

ABB TU810V1 3BSE013230R1是 ABB 800xA DCS 系统 S800 I/O 配套紧凑型 MTU 端子单元。该接线底座把现场传感器、执行器接入 S800 电子 I/O 模块，通过 ModuleBus 背板传输过程信号，简化现场布线，同时支持 I/O 模块热插拔维护操作ABB。

核心特性

‑ 共 16 路信号通道，采用 2×8 端子排布，最大额定电压 50V。

 ‑ 带机械防错锁止结构，维护时避免错装不匹配模块。

 ‑ 支持 I/O 模块热插拔，更换模块无需断开现场外部接线。

‑ 35mm DIN 导轨安装，适配标准工业控制柜。

 ‑ 兼容多种规格硬线、软线电缆，满足现场不同接线工况。

 ‑ 抗工业电磁干扰，系统改造检修时有效减少接线改动工时。

技术参数

‑ 品牌：ABB

‑ 型号：TU810V1

‑ 订货号：3BSE013230R1

‑ 产品类型：紧凑型 MTU 端子单元

‑ 通道：16 通道（2×8 端子） ‑ 额定电压：最大 50V ‑ 安装方式：DIN 导轨安装 ‑ 适配系统：ABB 800xA S800 I/O ‑ 工作温度：0℃ ~ +60℃ ‑ 重量：0.2 千克 ‑ 防护等级：IP20

应用领域ABB TU810V1 3BSE013230R1广泛用于石化、电厂、造纸 DCS 自动化项目，为 S800 模拟量、数字量 I/O 模块提供信号接线底座；作为 DCS 控制柜改造、端子单元损坏维修替换备件。
