Basic Information

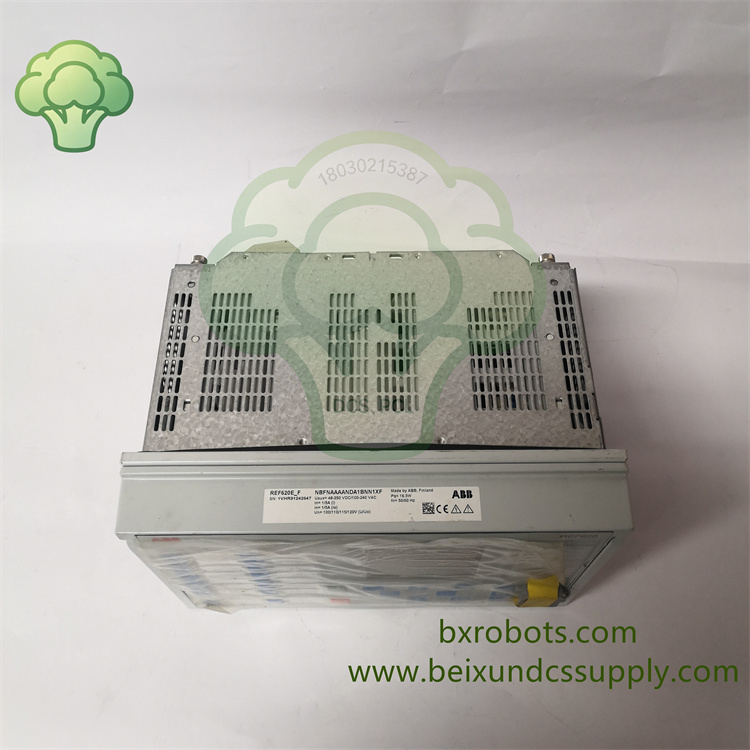

1. 品牌与系列

• REF620：基础型号，专用馈线保护测控装置
• E_F：增强硬件版本，支持弧光检测、高级录波、扩展通讯
• NBFNAAAANDA1BNN1：完整定制配置编码（下方单独拆解释义）
  Product Type: Medium-Voltage Feeder Protection & Control IED（中压馈线综合保护测控智能装置）
  适配电压等级：6kV / 10kV / 20kV / 35kV 辐射型、环网、网状配电网
  配套工具软件：PCM600（保护参数整定、故障录波读取、固件升级）
  上位兼容系统：ABB MicroSCADA、SYS600、第三方数字化变电站 SCADA
  安装方式：标准 4U 面板嵌入式，抽插式可插拔模块，带 CT 短路保护

2. 型号编码分段解析 NBFNAAAANDA1BNN1

1. NBFN：机械结构
   • N = 标准；B = 抽插式可插拔机箱；F = 前面板图形 HMI；N = 无附加扩展底座
2. AAAA：保护功能包（全功能顶配）
   包含：过流 / 速断、负序过流、距离保护、灵敏接地故障 HIZ、高阻接地、断路器失灵、热过载、三相多次重合闸、弧光检测、电缆故障定位 CFD

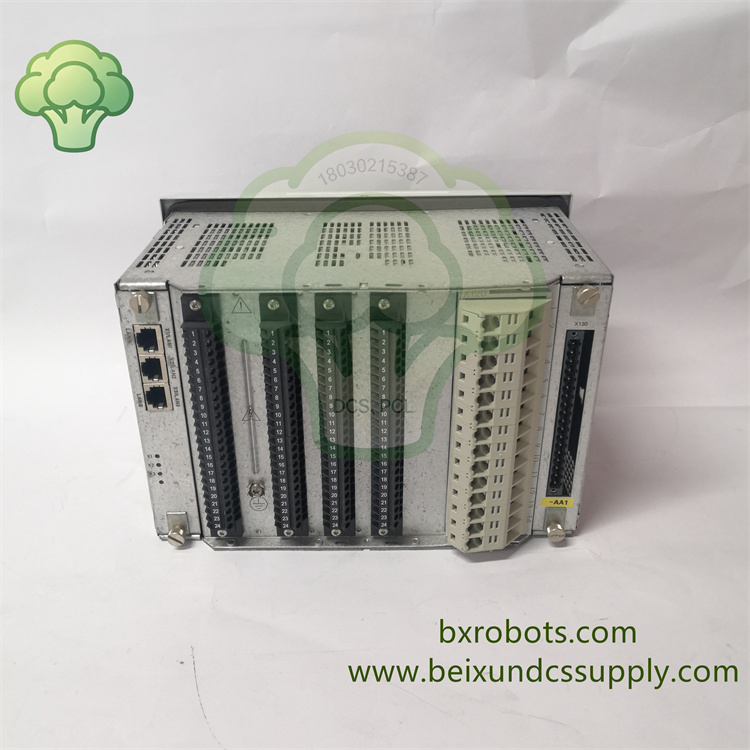

3. ND：IO 点位配置
   N=16 路数字输入 DI；D=8 路数字输出 DO
4. A1：通讯配置
   A=1 路 RJ45 百兆以太网 (IEC61850 Ed2)；1 = 双路 RS485 串口 (Modbus RTU / IEC103 / DNP3)
5. BNN：辅助电源规格
   B = 宽幅交直流通用 110~240V AC/DC；NN = 无冗余电源、无备用电池
6. 1：人机界面
   1 = 彩色图形 LCD 大屏 + 实体操作按键，就地查看故障、操作断路器

Module Introduction

Core Functions 核心功能

一、全套保护逻辑（ANSI 标准编码）

1. 电流类保护：50/51 瞬时 / 反时限过流、46 负序过流、37 欠流、49 热过载、50BF 断路器失灵
2. 接地故障保护：67N 定向接地、SEF 灵敏接地、HIZ 高阻接地、87LOZ 低阻抗限制接地
3. 电压频率保护：27 欠压、59 过压、59N 零序过压、47 相序过压、81 频率异常
4. 线路专用功能：三相多次自动重合闸、电缆故障定位 CFD、冷负载涌流闭锁 62CLD
5. 安全专项保护：三路弧光故障检测 AFD、相位不连续保护 46PD、故障录波、SOE 毫秒事件记录

二、控制与测量

1. 开关控制：就地 / 远程分合两台断路器、联锁逻辑自定义、电气防跳回路
2. 高精度测量：三相电流 / 电压、有功 / 无功功率、功率因数、频率、双向电度计量
3. IO 拓展：16 路 DI 采集位置、联锁、外部报警；8 路 DO 输出跳闸、报警、重合闸信号

三、通讯与运维

1. 多协议并行：IEC61850 Ed2（GOOSE/MMS）、Modbus TCP/RTU、DNP3、IEC 60870-5-103
2. 本地调试：PCM600 软件整定参数、导出故障录波、在线固件升级
3. 权限管理：四级分级密码（浏览 / 操作 / 工程师 / 管理员），区分就地 / 远程操作权限

四、硬件可靠特性

1. 抽插式 CT 自动短接，更换装置不中断电流二次回路
2. 前面板 IP54 防护，柜体后侧 IP20，防尘防潮
3. 全通道电气隔离，抗变频器、高压柜 EMI 电磁干扰
4. 硬件看门狗、故障自诊断，实时上报模块异常、回路断线
