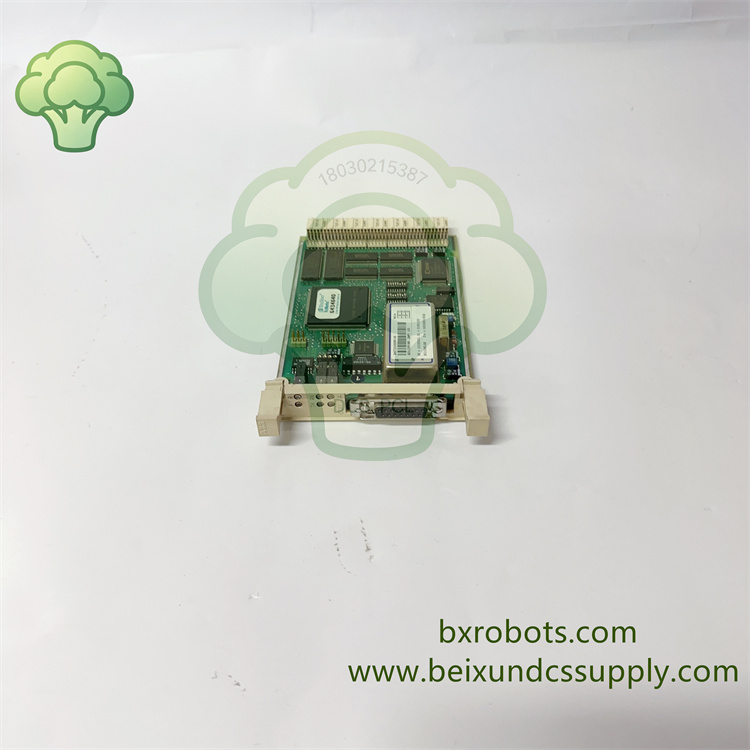

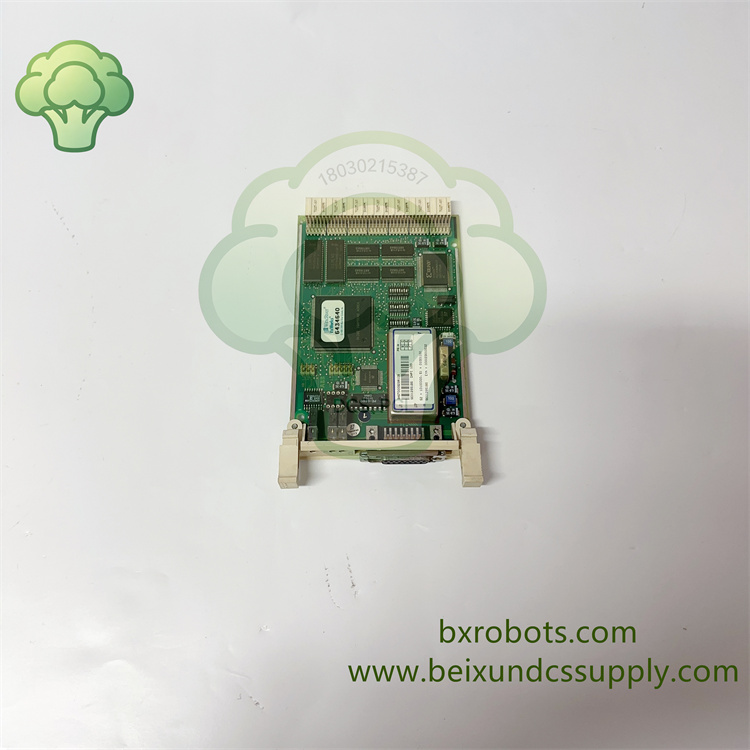

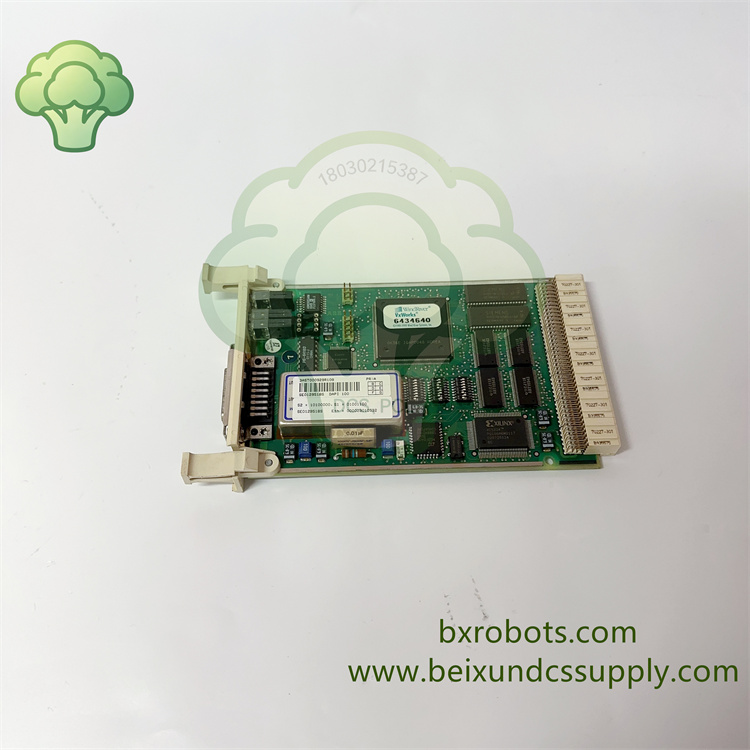

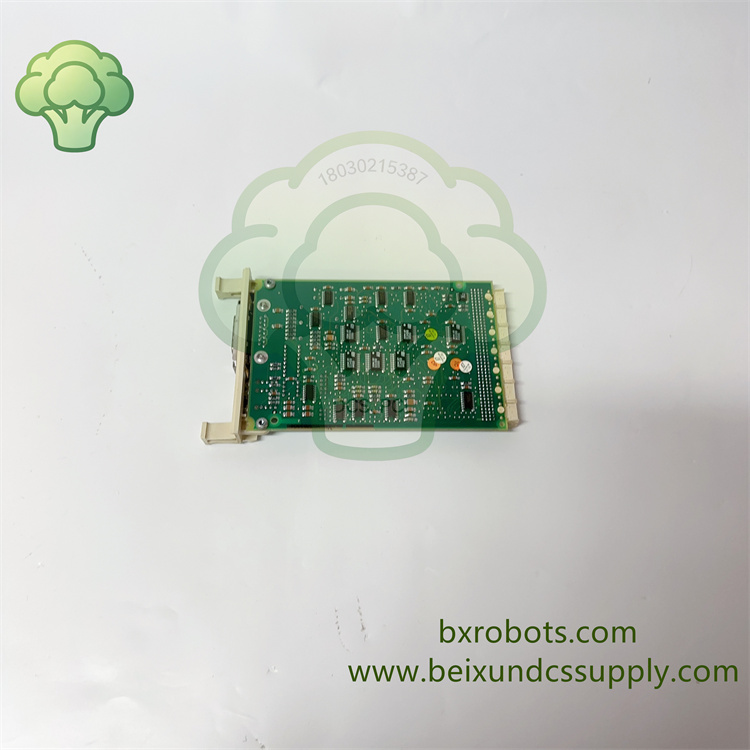

ABB DAPI100 3AST000929R109 Ethernet MVI 通讯接口卡

Short Description:

现货供应 ABB DAPI100 以太网通讯板，物料号 3AST000929R109，隶属 Advant OCS 平台 Ethernet MVI 通讯套件 DAPI100K01 核心卡件，100M 以太网 RJ45 接口，支持 TCP/IP、Modbus TCP、UDP 协议，实现控制器与上位 SCADA、第三方 PLC、起重机远程系统数据互通，标准机架插卡式，24VDC 机架供电，全板三防涂层，全新原装整机、全通讯通道老化测试拆机备件，12 个月质保。...


下载到pdf

产品详情

产品标签

Basic Information

Brand: ABB Switzerland Advant OCS 老款集散控制系统专用通讯卡系列
品牌：ABB 瑞士 Advant OCS 老旧 DCS / 起重机控制平台以太网通讯模块
Model: DAPI100
型号：DAPI100
Full Part Number: 3AST000929R109
完整物料编号：3AST000929R109
Matching Kit: DAPI100K01 Ethernet MVI 成套套件（含本卡 + 配套附件）
配套成套套件：DAPI100K01
Product Type: Rack Mount Ethernet MVI Communicator Interface Module
产品类型：机架式 Ethernet MVI 以太网通讯接口卡
Compatible System: ABB Advant OCS 控制器、起重机整机控制系统、老旧电厂 / 化工 DCS、第三方 Modbus 上位 SCADA
Mounting Method: Advant 标准 6U 机架单槽插卡安装，背板内部总线对接控制器 CPU
供电规格：10~30VDC 机架背板直流供电，标准 24VDC 工业电源

Module Introduction

DAPI100 3AST000929R109 是 ABB Advant OCS 平台专用以太网 MVI 通讯网关卡，专为早期无原生以太网接口的 Advant 控制器拓展网络通讯能力设计，广泛配套港口门机、桥式起重机成套电控系统，同时用于火电、化工存量老旧 Advant DCS 系统网络升级改造ABB Group。
卡件通过机架内部总线读取控制器内工艺参数、报警事件、IO 点位数据，通过 RJ45 百兆以太网口对外转发，支持标准 Modbus TCP 上位对接，实现 DCS / 起重机控制器与第三方 SCADA、操作员站、数据服务器双向数据交互；内置协议解析 DSP 芯片，报文过滤、流量限速，避免网络风暴影响底层控制周期。
面板集成 RJ45 网口、状态 LED 指示灯（运行 / 通讯故障 / 链路），支持本地串口固件升级；整机 PCB 全三防防护，耐受港口盐雾、电厂油雾、变频器 EMI 强电磁干扰，原厂已停产，是港口起重设备、老旧 Advant DCS 系统故障通讯卡核心替换备件。

Core Functions 核心功能

  1. Advant OCS 控制器以太网拓展网关，原生适配 Ethernet MVI 总线协议，打通机架内部总线与工业以太网
  2. Ethernet expansion gateway for Advant OCS, natively support Ethernet MVI bus to connect rack backplane & industrial Ethernet
  3. 多协议双向数据转发：TCP/IP、UDP、Modbus TCP，向上位 SCADA、第三方 PLC 读写实时工艺数据
  4. Bi-directional multi-protocol forwarding: TCP/IP, UDP, Modbus TCP, read/write process data to SCADA & third-party PLC
  5. 100Mbps 自适应 RJ45 以太网端口，支持直连交换机、光纤收发器，远距离机房组网
  6. 100Mbps auto-sensing RJ45 port, compatible with switch & fiber media converter for long-distance networking
  7. 内置报文过滤与流量控制，自定义点位读写权限，抑制广播风暴，保障底层控制实时性
  8. Built-in message filter & traffic limit, custom tag access authority, prevent broadcast storm
  9. 前面板状态指示灯：运行 OK、链路 Link、通讯 Fault，直观判断网卡、网络线路故障
  10. Front panel LED indicators: Run, Link, Fault for quick network troubleshooting
  11. 本地调试串口，支持在线固件升级、IP 地址、Modbus 寄存器参数配置，无需停机拆机
  12. Local debug serial port for firmware upgrade, IP & Modbus register configuration online
  13. 全通道硬件自诊断，实时检测背板总线失联、网口断线、IP 冲突、通讯超时故障并记录事件日志
  14. Full self-diagnosis, record backplane loss, cable break, IP conflict & communication timeout event logs
  15. 起重机控制系统专用适配，同步上传起升 / 小车 / 大车力矩、限位、故障代码至远程监控平台
  16. Specialized for crane control system, upload lifting trolley gantry torque, limit switch & fault codes to remote monitoring

Electrical Specifications 电气参数

Rack Supply Voltage: 10 ~ 30VDC DC（标准 24VDC）
机架供电：10~30VDC 直流，额定 24VDC
Typical Power Consumption: ≤3W
整机典型功耗：≤3W
Ethernet Speed: 10/100Mbps auto negotiation
网口速率：10/100M 自适应
Isolation Withstand Voltage: 1500VAC 背板总线与以太网端口隔离耐压
隔离耐压：背板总线与以太网侧 1500VAC 工频隔离
Hardware Protection: 网口 ESD、浪涌、电源反接、过流多级闭锁防护
硬件防护：网口静电 ESD、浪涌、电源反接、过流硬件保护
Communication Cycle: ≤100ms 实时数据刷新周期
数据刷新周期：≤100ms 确定性实时传输
