产品概述

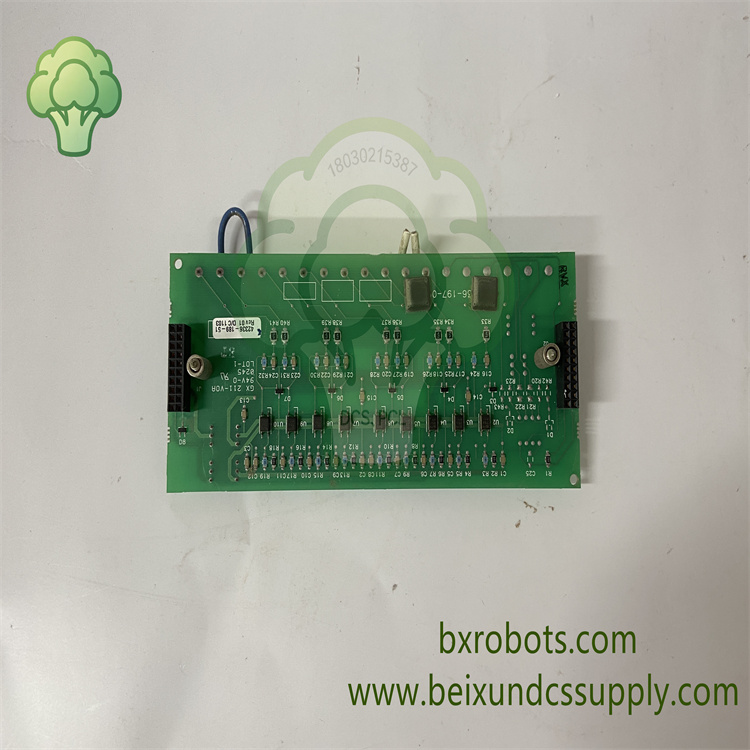

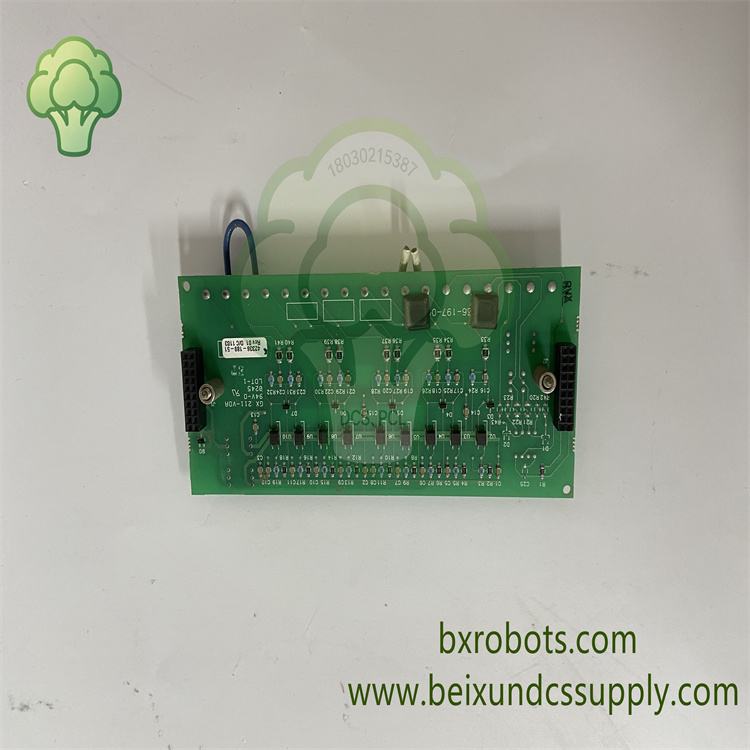

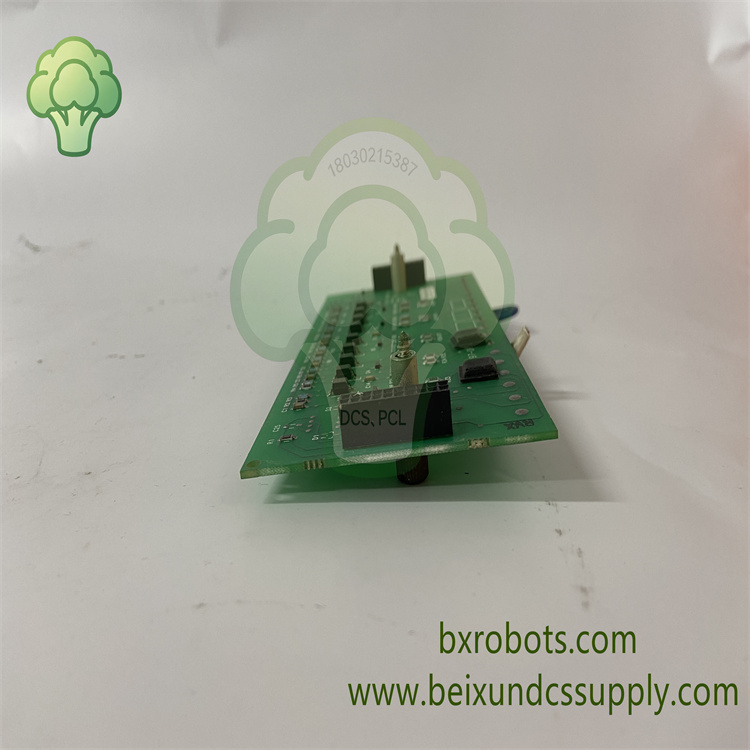

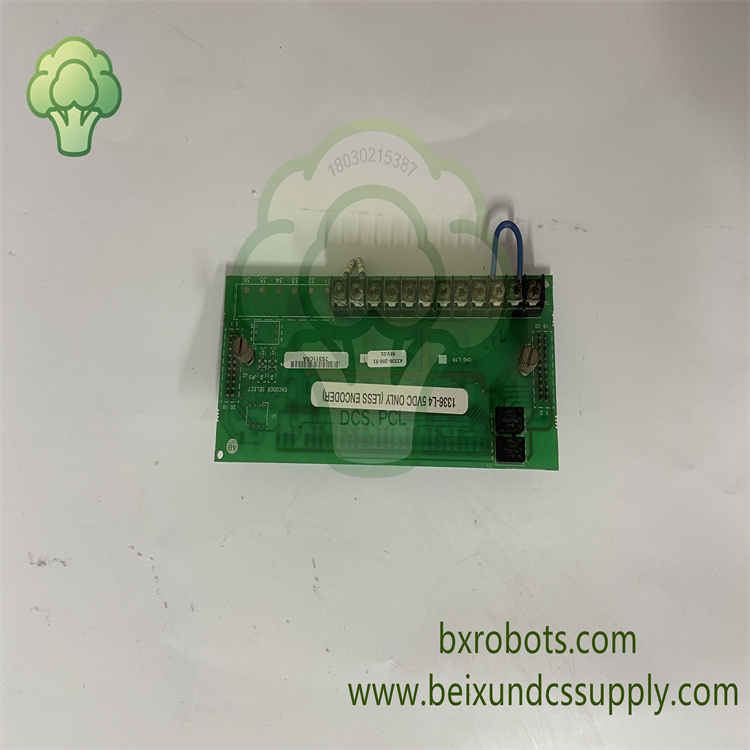

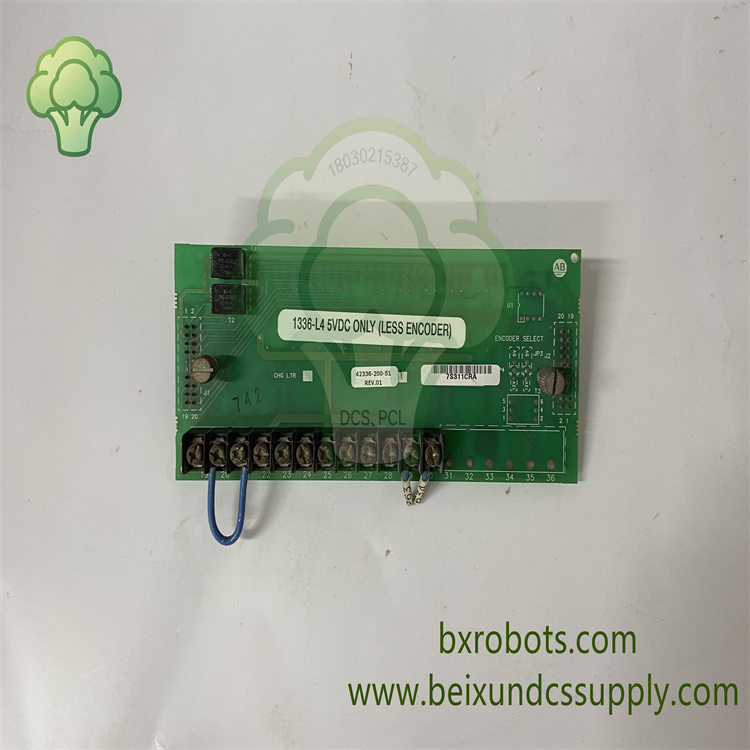

Allen‑Bradley 1336‑L4是罗克韦尔自动化1336系列交流变频器专用干接点逻辑控制接口选件板，适配1336 PLUS、FORCE、IMPACT全系列机型。该板卡接收外部干接点信号，向变频器传递启停、点动、故障复位、使能等控制指令；采用板载5VDC TTL逻辑供电，光耦隔离输入回路，无编码器反馈通道，面向开环V/F调速场景。技术人员将选件板插接在1336变频器柜体内部，通过TB3螺钉端子完成现场接线，为车间工况下风机、水泵及通用电机驱动系统提供稳定的外部信号接入通道。

核心特性

• 板载5VDC TTL逻辑供电，支持外部干接点闭合输入，接点类现场设备无需额外外接辅助电源。
• 多路可编程光耦隔离数字量输入，可实现启动、停止、正反转、点动、故障复位、辅助使能联锁等功能。
• 本型号不带编码器反馈接口，专门适配通用变频器开环V/F控制应用场合。
• 配置TB3螺钉式接线端子，现场接线牢固可靠，便于现场安装、改造与板卡更换作业。
• 光耦隔离搭配板载信号滤波电路，有效抑制工业现场电磁干扰，提升整机抗噪声能力。
• 完美兼容1336 PLUS、FORCE、IMPACT系列变频器，适用于设备大修、板卡更换以及自动化系统改造场景。

技术参数

• 型号：1336‑L4
• 品牌：Allen‑Bradley罗克韦尔自动化
• 产品类型：变频器控制接口选件板
• 逻辑类型：TTL，板载5 VDC供电
• 信号输入：干接点闭合输入，光耦隔离
• 反馈通道：无编码器反馈，用于开环V/F控制
• 接线端子：TB3螺钉端子排
• 适配设备：1336 PLUS / FORCE / IMPACT系列交流变频器
• 安装方式：1336变频器柜内插接安装
• 工作温度：‑10 ℃ ~ +60 ℃
• 湿度：5‑95%无凝露
• 主要功能：1336系列变频器外部干接点控制信号接入

应用领域

Allen‑Bradley 1336‑L4控制接口板大量应用于水处理站点、水泥车间、包装产线、暖通风机水泵现场，为罗克韦尔1336系列变频器维护改造项目提供可靠选件板备件方案。
