产品概述

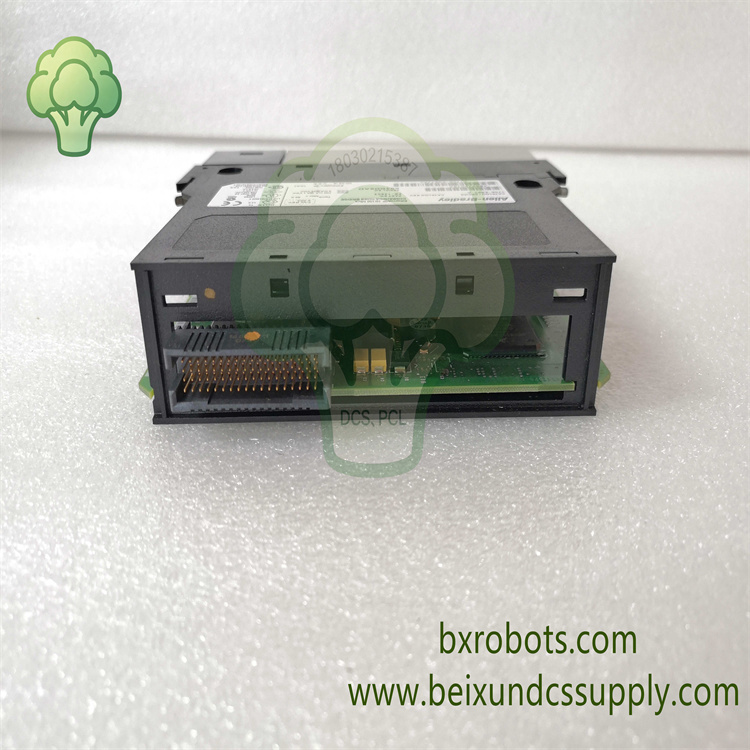

Allen‑Bradley 1756‑ENBT A是罗克韦尔ControlLogix机架式PLC系统专用EtherNet/IP桥接通讯模块。模块将ControlLogix背板总线接入EtherNet/IP工业以太网，完成I/O数据交换、程序下载以及HMI/SCADA上位机数据交互。配置单口RJ45百兆自适应以太网接口，直接插接ControlLogix机架插槽。支持CIP显式/隐式报文，具备有限连接资源用于现场总线设备通信。整机功耗低，在控制柜工业工况下保持稳定网络传输能力。

核心特性

• 为ControlLogix PLC提供EtherNet/IP网络桥接能力
• 单路RJ45网口，支持10/100Mbps速率自适应
• 兼容CIP协议，实现I/O控制、程序下载、上位机访问
• 最大支持64路TCP连接、64路CIP连接，对接EtherNet/IP现场设备
• 单槽位结构，直接安装于ControlLogix机架背板
• 板载状态指示灯，便于网络链路与模块故障诊断
• 低功耗设计，适合控制柜内部长期不间断运行

技术参数

• 型号：1756‑ENBT A
• 模块类型：EtherNet/IP桥接通讯模块
• 适配系统：罗克韦尔ControlLogix PLC
• 以太网接口：1×RJ45，10/100Mbps自适应
• 最大TCP连接数：64路
• 最大CIP连接数：64路
• 背板电流消耗：5.1V DC 700mA，24V DC 3mA
• 整机功耗：3.7W
• 安装方式：ControlLogix机架单槽位安装
• 工作温度：0℃ ~ +55℃

应用领域

广泛应用于制造产线、包装机械以及通用工厂自动化场景，承担PLC程序上传下载、远程监控、分布式I/O数据交互的EtherNet/IP网络通讯业务。
