产品概述

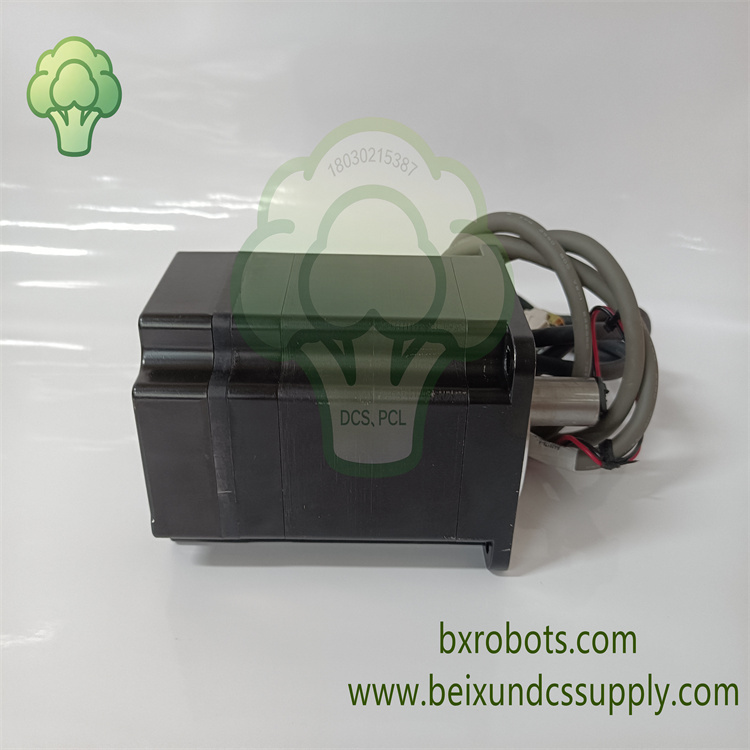

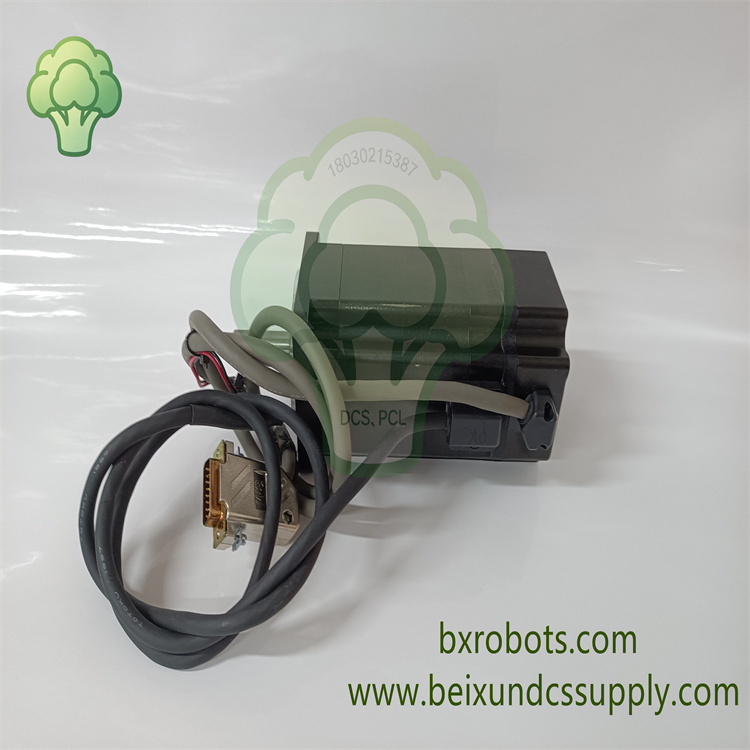

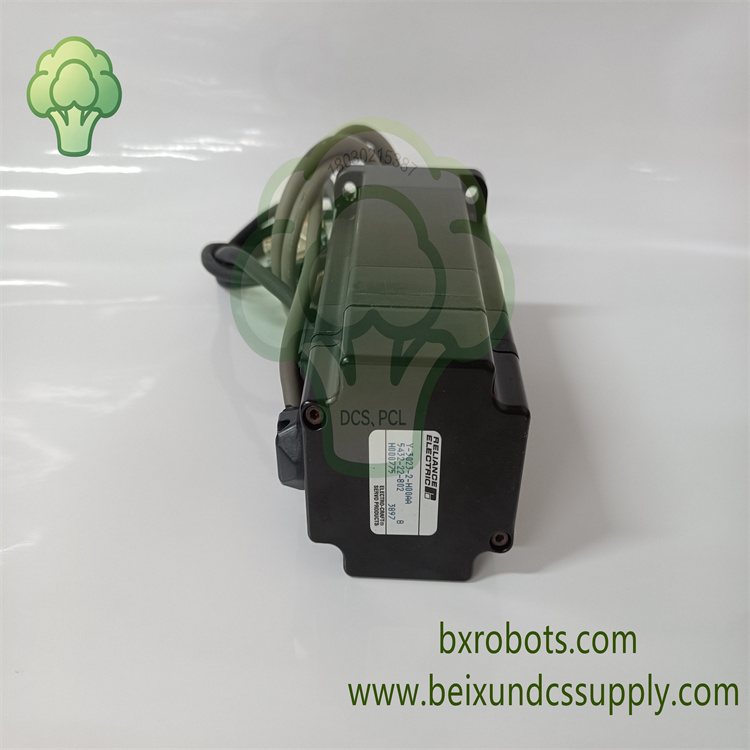

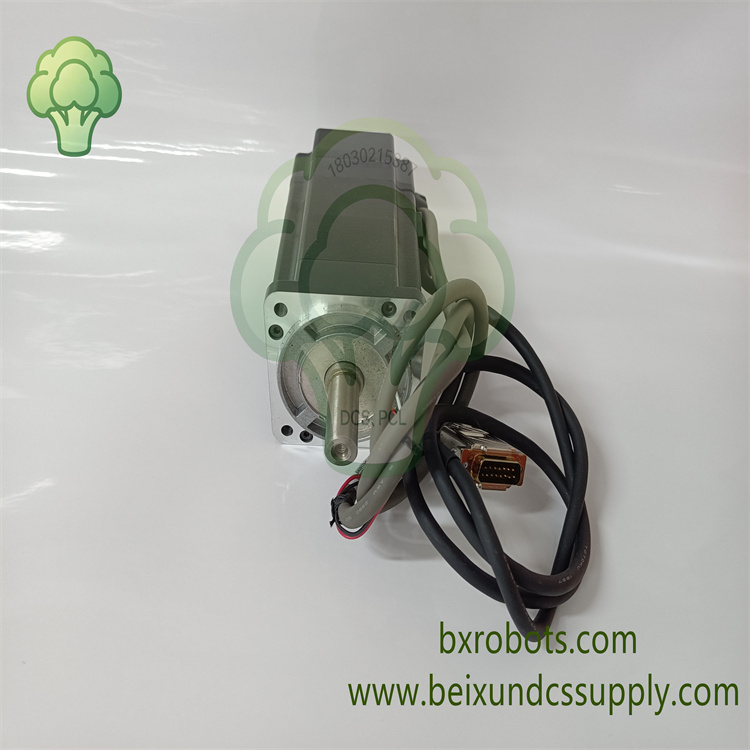

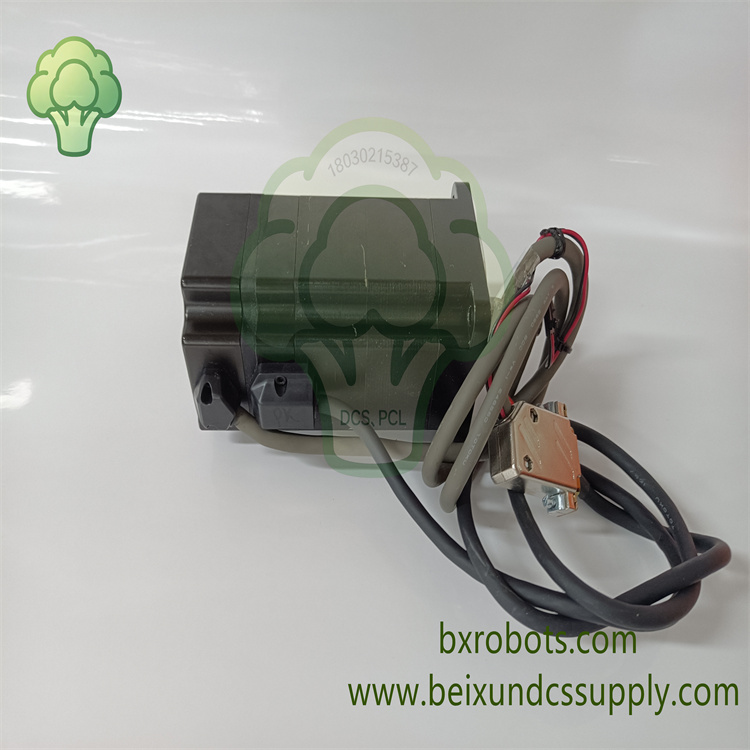

Reliance Y‑3023‑2‑H00AA 属于 Allen‑Bradley Y 系列无刷交流伺服电机。

专为高精度位置、速度闭环运动控制场景开发。

电机采用 8 极钕铁硼磁钢结构，配套动力线缆与编码器反馈线缆。

需要搭配罗克韦尔伺服驱动器，组成完整运动控制系统。

输出连续堵转扭矩 2.5Nm，峰值扭矩 7.5Nm，适配各类工业设备负载。

内置 2000P/R 增量式编码器，实时输出位置反馈信号。

该型号原厂已经停产，市场主要作为老旧设备维修替换备件。

为包装机械、机床、机器人设备提供稳定动态驱动性能。

核心特性

‑ 230V 三相交流无刷伺服电机，机座 3023，无抱闸配置。

‑ 额定转速 4500RPM，连续堵转扭矩 2.5Nm，峰值扭矩 7.5Nm。

‑ 内置 2000P/R 增量光学编码器，带换向信号，实现闭环控制。

‑ IP43 防护等级，适合普通工业车间工况环境。

‑ 最大径向负载 35kg，轴径 16mm，标准公制安装法兰。

‑ 适配罗克韦尔 1398‑DDM、2093‑AM、2094‑AM 系列伺服驱动器。

‑ 自带完整动力、编码器线缆，方便现场接线安装作业。

‑ 伺服电机本体结构紧凑，动态响应快，适合快速定位工况。

‑ F 级绝缘等级，可在工业工况环境中长期稳定运行。

‑ 满足工厂自动化控制柜工业 EMC 电磁兼容要求。

技术参数

‑ 品牌：Reliance Electric（Allen‑Bradley / Rockwell Automation） ‑ 型号：Y‑3023‑2‑H00AA ‑ 产品类型：Y 系列无刷交流伺服电机 ‑ 电压：230V AC 三相 ‑ 额定转速：4500 RPM ‑ 连续堵转扭矩：2.5 Nm ‑ 峰值扭矩：7.5 Nm ‑ 编码器：2000 P/R 增量编码器 ‑ 极数：8 极 ‑ 轴径：16 mm ‑ 最大径向负载：35 kg ‑ 防护等级：IP43 ‑ 绝缘等级：F 级 ‑ 使用温度：0℃ ~ +40℃ ‑ 外形尺寸：140 × 80 × 80 mm ‑ 重量：约 3.94 kg ‑ 产品状态：原厂已停产 ‑ 适配驱动器：1398‑DDM‑019，1398‑DDM‑020，2093‑AM02，2094‑AM02，2098‑DSD‑020

应用领域

Y‑3023‑2‑H00AA 伺服电机广泛应用于包装机械、机床、自动化行业。

用于老旧产线运动轴维修以及备件替换项目。

完成设备高精度定位与速度调节驱动相关任务。
