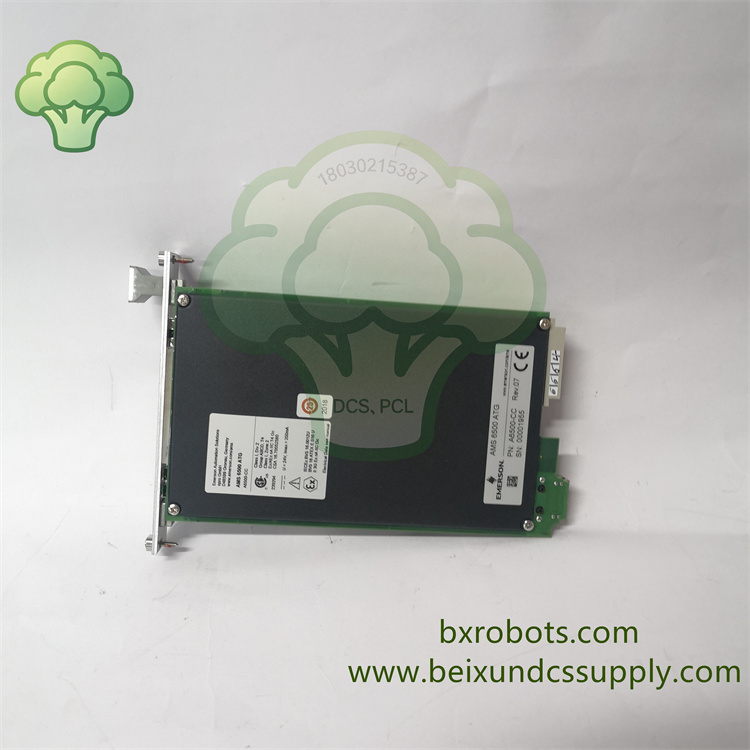

EMERSON A6500-CC 9199-00120 AMS6500 ATG 系统通讯网关卡

Views :

Update time : 2026-07-15

Basic Information

品牌与产品定义

Brand: EMERSON（艾默生，原 Bently Nevada 本特利产品线）AMS 6500 ATG 高级汽轮机保护 TSI 系统

Full Model: A6500-CC

Full Part Number: 9199-00120

Full Name: System Communication Card（系统通讯网关卡，机架总线接口 + Modbus 协议转换一体单元）

Form Factor: 标准 3U 机架单槽插卡（相比传统 6U 卡节省一半机柜空间）

Product Type: Rack Bus & Multi-Protocol Communication Gateway Module

兼容监测模块：AMS6500 全系列振动、轴位移、转速、动态压力监测卡

配套上位系统：Emerson Ovation DCS、第三方 PLC/SCADA、AMS 预测性维护软件

安装方式：AMS6500 标准机架插槽，支持在线热插拔维护

供电规格：机架背板 24VDC 直流供电

Module Introduction

A6500-CC 9199-00120 是 AMS6500 ATG 旋转机械保护系统整机数据出口网关，是整套 TSI 机架唯一对外通讯接口，负责统一采集机架内所有监测卡的轴振、瓦振、轴向位移、转速、脉动压力、故障报警数据，再通过标准化工业协议转发至全厂 DCS 与设备管理平台Emerson。

模块内置专用机架背板总线控制器，单卡可轮询一整架最多 10 块 AMS6500 监测模块；同时集成双路独立通讯通道：RJ45 以太网（Modbus TCP/OPC UA）、隔离 RS485 串口（Modbus RTU），可双链路冗余并行运行，避免单通讯链路断线丢失机组保护数据。

板载 SD 存储卡，用于存储 PeakVue 峰值频谱、故障录波、SOE 毫秒事件时序记录，支持 SNTP 网络统一校时，保证全厂设备时序同步；自带本地显示输出接口，可驱动机柜就地人机面板实时查看机组振动状态；硬件全时自诊断，实时上报总线故障、通讯断线、板卡超温、供电异常。

整机符合 API 670 旋转机械保护国际标准，全板三防涂层，耐受燃机、炼油、海上平台高温油雾、盐雾、变频器强电磁干扰，是联合循环电站、大型压缩机 TSI 系统故障通讯卡核心替换备件。

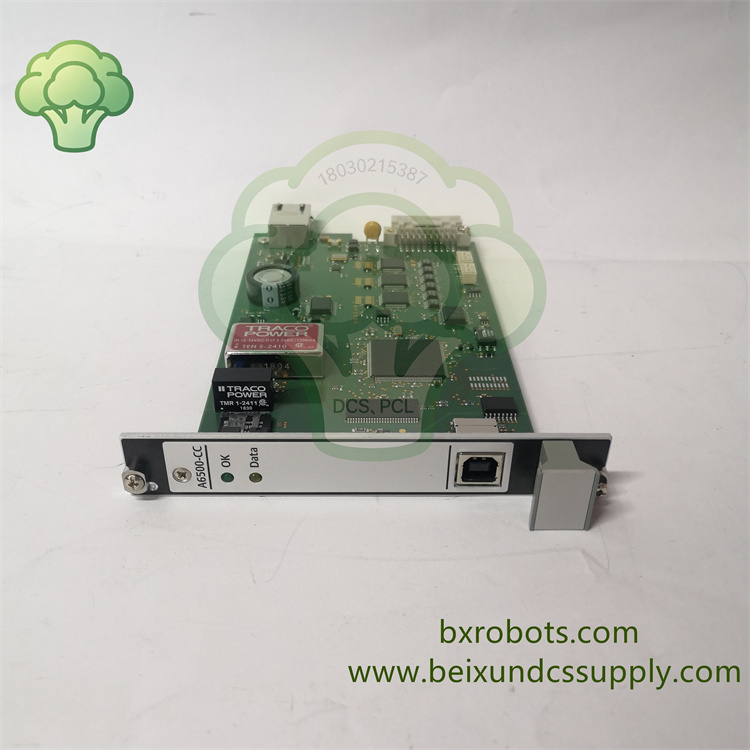

EMERSON A6500-CC 9199-00120 (4).jpg

Core Functions 核心功能

整机机架总线集中采集，同步读取机架内全部振动、位移、转速、压力监测模块实时过程与诊断数据
Central rack bus data collection, synchronously acquire vibration, thrust position, speed & dynamic pressure data from all monitor cards
三协议并行输出：Modbus TCP（以太网）、Modbus RTU（隔离 RS485）、OPC UA，无缝对接 Ovation DCS、第三方 PLC、AMS 预测软件
Triple parallel communication: Modbus TCP, Modbus RTU, OPC UA for DCS & asset management integration
支持 1+1 冗余通讯架构，以太网 + 串口双链路同时运行，单链路故障毫秒级无扰切换，不中断机组保护监控
Dual redundant communication paths, seamless ms-level switchover upon single link failure
2000 个可自由分配 Modbus 寄存器，灵活映射振动幅值、峰峰值、温度、报警、跳机联锁信号至上位
2000 user-configurable Modbus registers for mapping vibration, temperature, alarm & trip signals
板载 SD 卡本地存储：PeakVue 频谱、故障波形录波、毫秒级 SOE 事件记录，支持离线导出做设备故障溯源分析
Onboard SD card storage for PeakVue spectra, fault waveforms & ms-timestamp SOE event logs
SNTP 网络时间同步，统一整机与全厂 DCS 时钟，保证故障时序数据对齐，满足电力安监审计要求
SNTP time synchronization, unified plant-wide clock for audit traceability of safety incidents
机架在线热插拔设计，更换故障通讯卡无需停机、无需中断机组振动保护逻辑
Hot-swap design, ｒｅｐｌａｃｅ module without turbine unit shutdown or TSI monitoring interruption
完整硬件自诊断：背板总线失联、通讯端口短路、板卡超温、SD 卡异常、电源故障，面板 LED 直观告警
Full continuous self-diagnosis with front panel status LEDs for rack bus, communication, temperature & power faults
配套机柜本地显示屏驱动接口，就地无需上位即可查看机组振动、报警、传感器状态
Local display driver interface for on-site machinery health viewing without remote workstation
